มีอะไรใหม่ใน Autodesk Inventor 2018 สำหรับงานออกแบบเครื่องกล 3 มิติ : What’s New Autodesk Inventor 2018

Autodesk Inventor 2018 มีเครื่องมือใหม่ๆ หลายอย่างที่ได้ถูกเพิ่มเข้ามาในโปรแกรม เพื่อให้โปรแกรมมีการทำงานที่ดีขึ้นและมีประสิทธิภาพมากยิ่งขึ้น โปรแกรมมีวิธีการใช้งานที่ง่ายและสะดวกยิ่งขึ้นสำหรับผู้ใช้งาน

What’s New Autodesk Inventor 2018

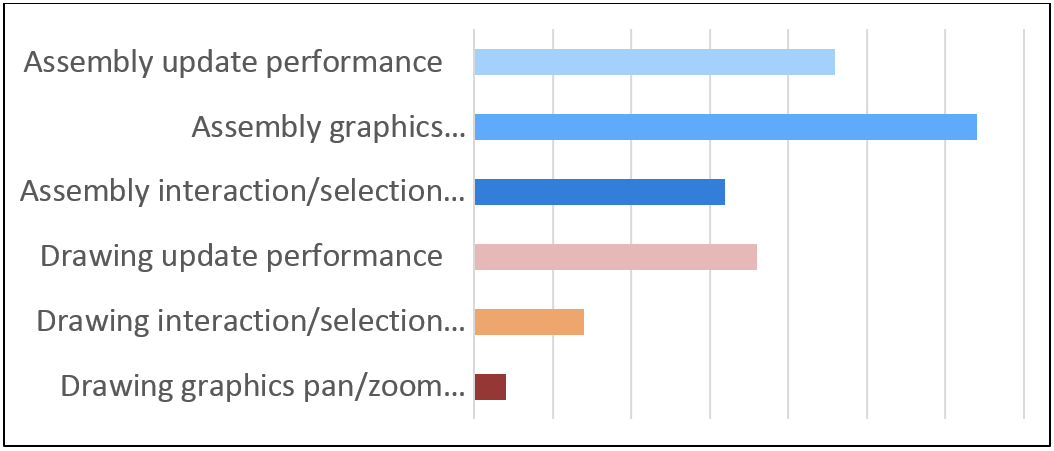

• Large Assembly Performance

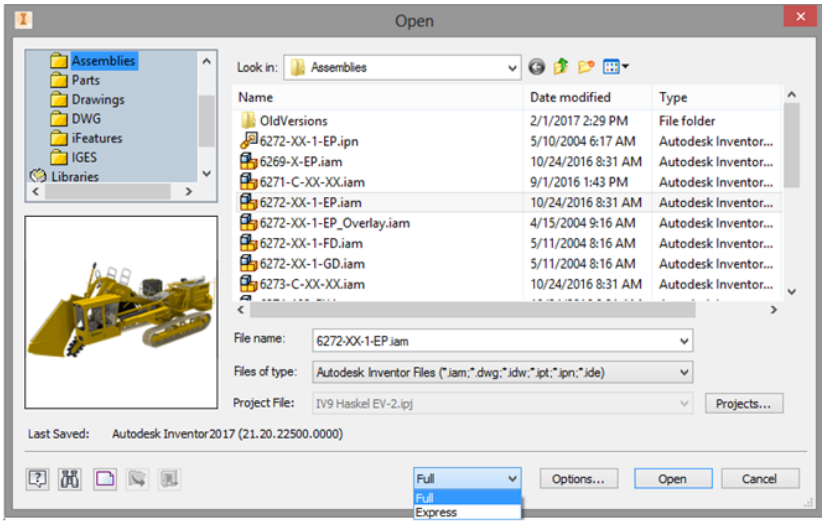

1. Open
สามารถที่จะเปิดไฟล์ได้เร็วขึ้นกว่า version เดิม และมี option ให้ open Full หรือ Express ในหน้าต่างของ Open ได้เลย ไม่ต้องเข้าไปเลือกใน Option



2. Graphics Interaction (panning / zooming / rotating)

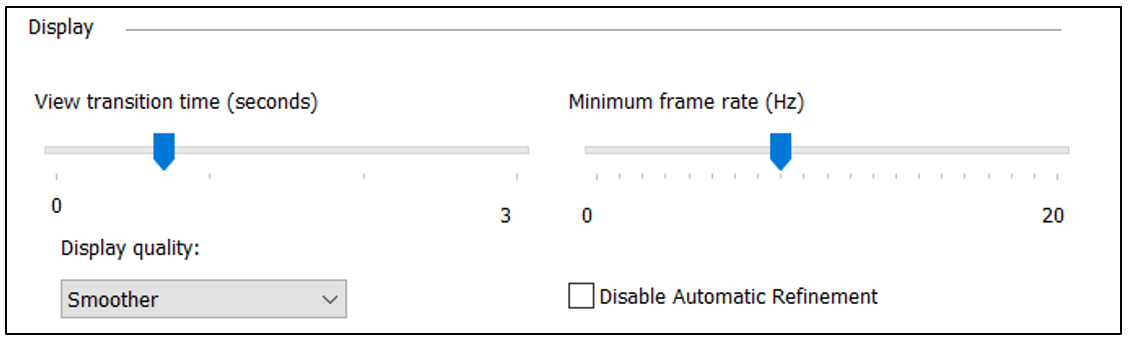

สามารถที่จะหมุน ซูม และเคลื่อนย้ายวัตถุได้อย่างรวดเร็วขึ้น smooth มากขึ้นเมื่อเจอกับไฟล์ที่มีขนาดใหญ่ และสามารถปรับ Minimum frame rate (Hz) ได้สูงสุดเพื่อความ smooth มากขึ้น

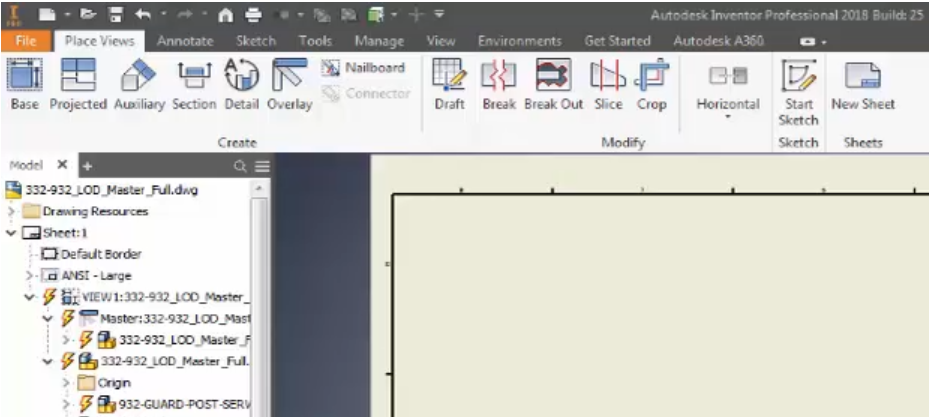

3. Assembly and Drawing Update

แสดงสัญลักษณ์ Update ที่ Feature ใน browserbar ให้เห็นเมื่อมีการ Update Feature ใดๆ



4. Drawings

• Surface Body Visibility Control : สามารถเปิด - ปิด Surface Body ในโหมดของ Drawing ได้
• Overlay views without Positional Representation : สามารถทำ Overlay ได้โดยไม่ต้องสร้าง Position ใน Assembly
• Fast component selection in drawing view and browser : เลือก component view ได้รวดเร็วขึ้น
• Mesh in drawing : สามารถนำ Mesh ไฟล์ มา Draft ในโหมดของ Drawing ได้
• Modern Experience

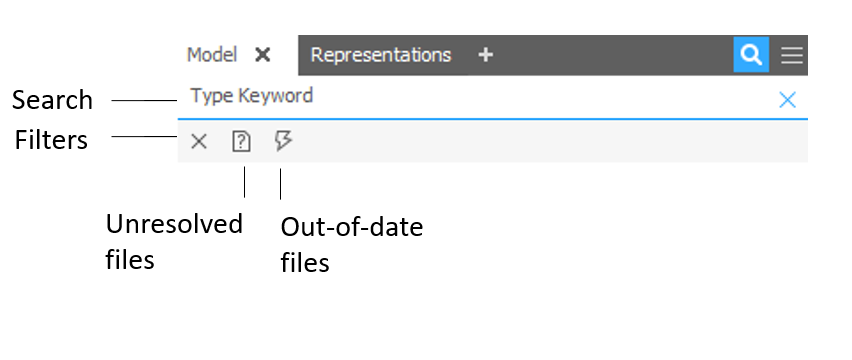

  • Browser – Search and Filter : เพิ่มแถบ Search ใน Browser bar สามารถค้นหา File หรือชิ้นส่วนต่างๆ ได้ โดยโปรแกรมสามารถ Search ได้จากฐานข้อมูลของชื่อไฟล์และ iProperty

• Browser – Search and Filter : เพิ่มแถบ Model, Favorites, iLogic, Representations, Vault ใน Browser bar ให้สามารถเข้าถึงได้ง่ายขึ้น สะดวกขึ้น

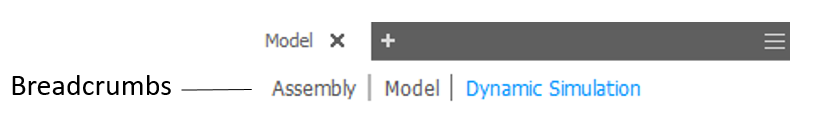

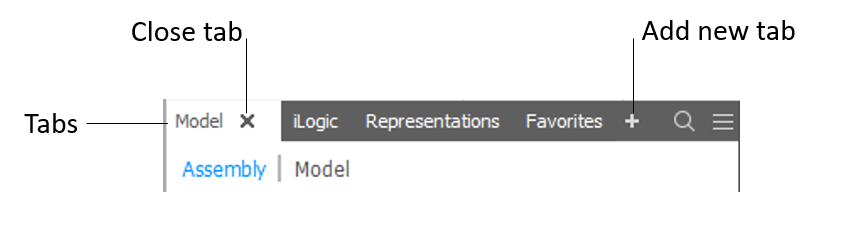

• Browser – Tab : สามารถเลือกให้แสดงข้อมูลการขึ้นรูปใน Browser bar ได้ระหว่าง Model และ Assembly

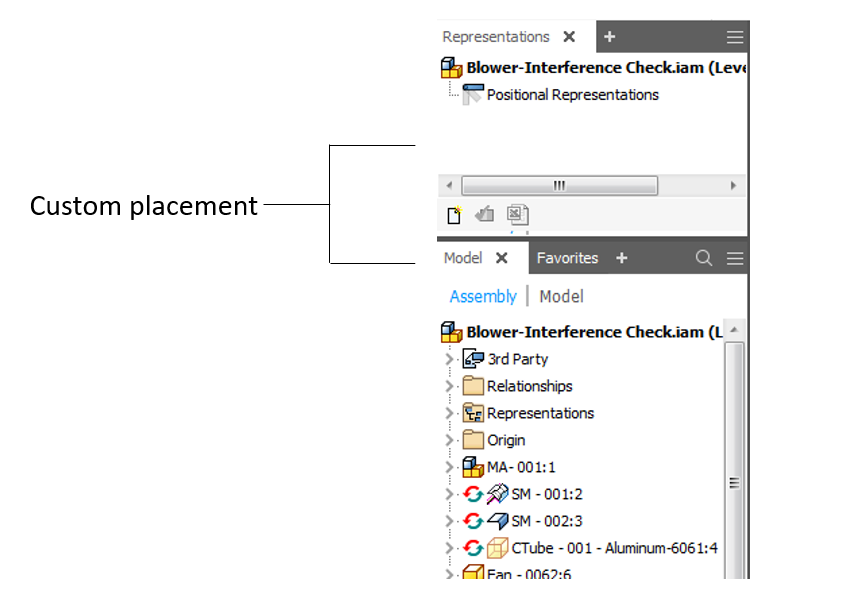

• Browser – Dock : แยกหน้าต่าง Representation ออกมาให้สามารถใช้งานได้ง่ายขึ้น

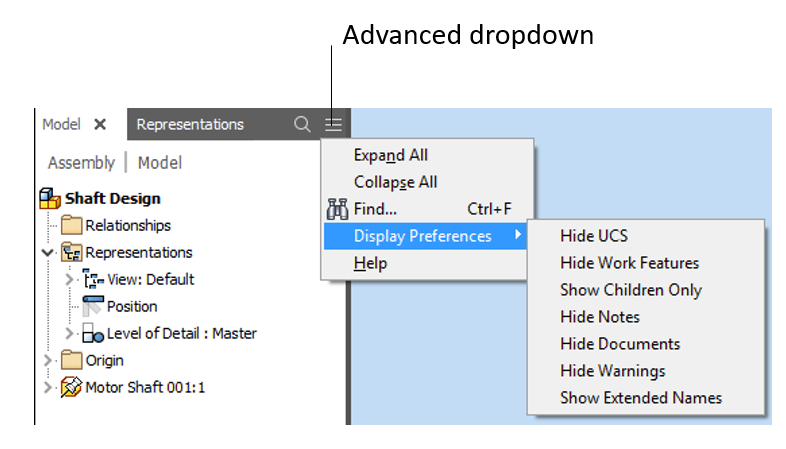

• Browser – Advanced Dropdown : สามารถซ่อนหรือแสดงแถบเครื่องมือต่างๆ ได้จากแถบ Browser bar



• Simplification with Improved Shrinkwrap

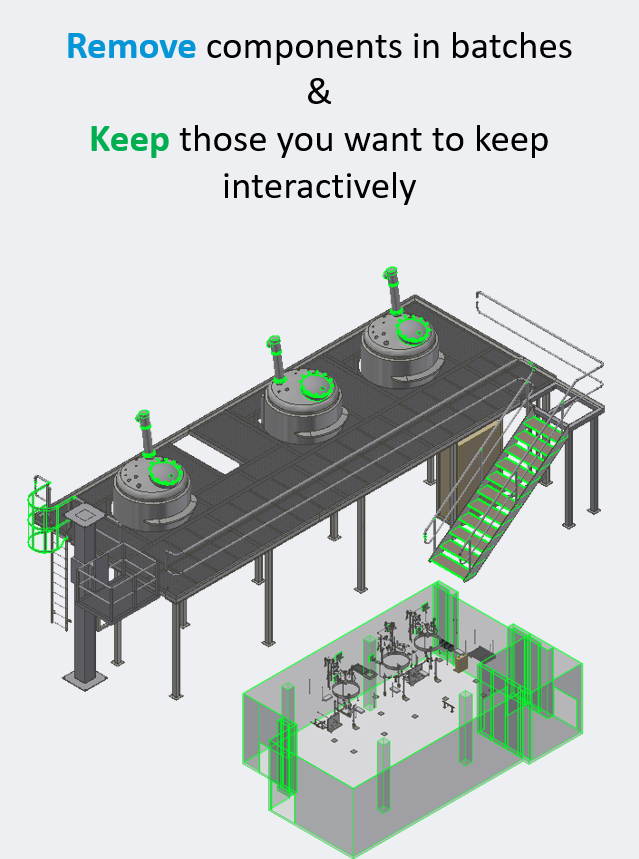

  • Remove components in batches ปรับปรุงคำสั่ง Shrinkwrap ให้มีความสามารถมากขึ้น โดยสามารถเลือกเฉพาะบางชิ้นส่วนมา Shrinkwrap ได้

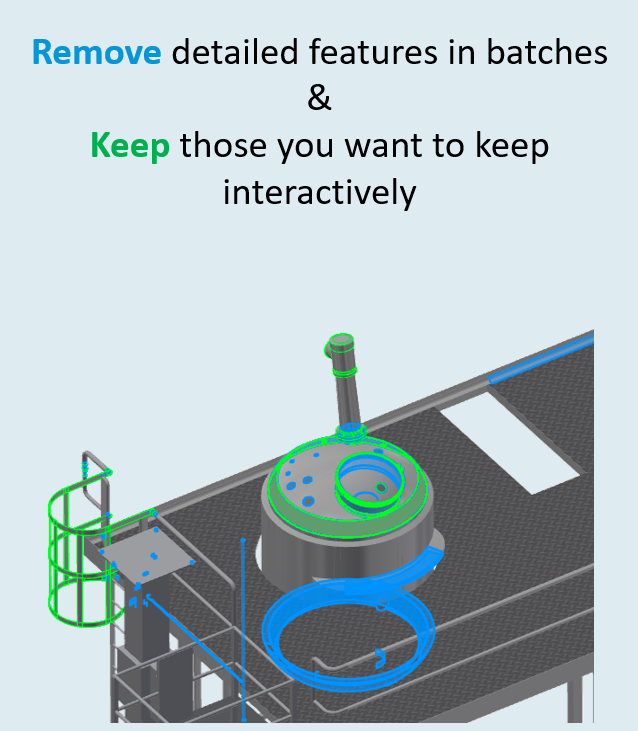

• Remove detailed features in batche ปรับปรุงคำสั่ง Shrinkwrap ให้มีความสามารถมากขึ้น โดยสามารถเลือกบาง Feature ที่ไม่ต้องการมา Shrinkwrap ได้ เพื่อลดความซับซ้อนของไฟล์

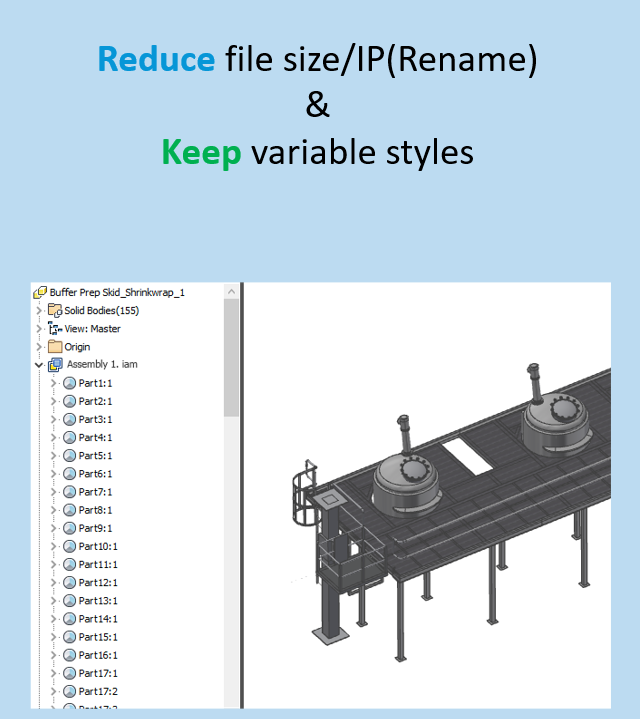

• Reduce file size/IP(Rename) ปรับปรุงคำสั่ง Shrinkwrap ให้มีความสามารถมากขึ้น โดยสามารถแก้ไขชื่อและลดขนาดไฟล์ได้เมื่อทำการ Shrinkwrap

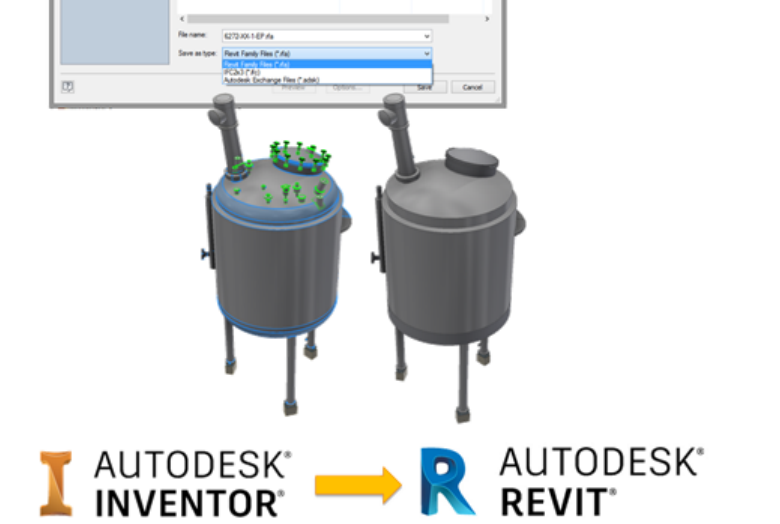

• BIM Content สามารถส่งออกไฟล์ไปยัง Revit ได้เลยโดยตรง โดยจะส่งออกไปได้ 2 นามสกุลไฟล์คือ IFC และ rfa

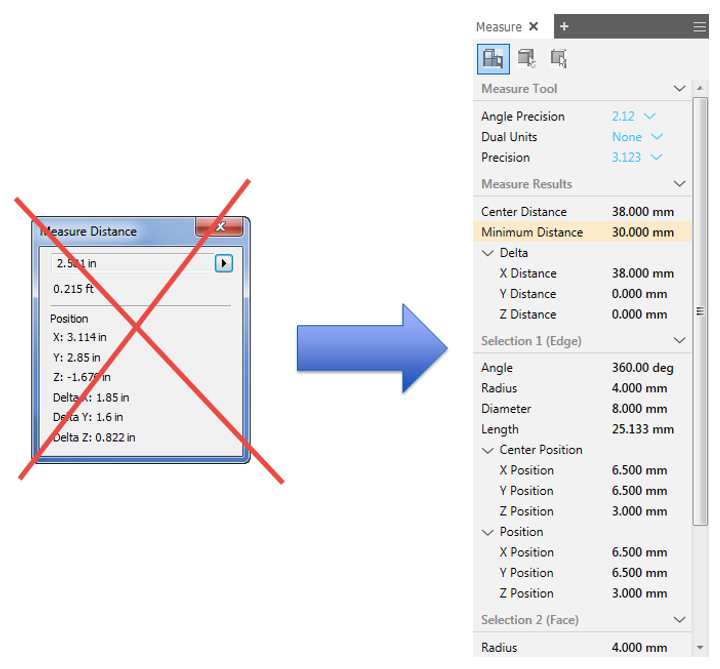

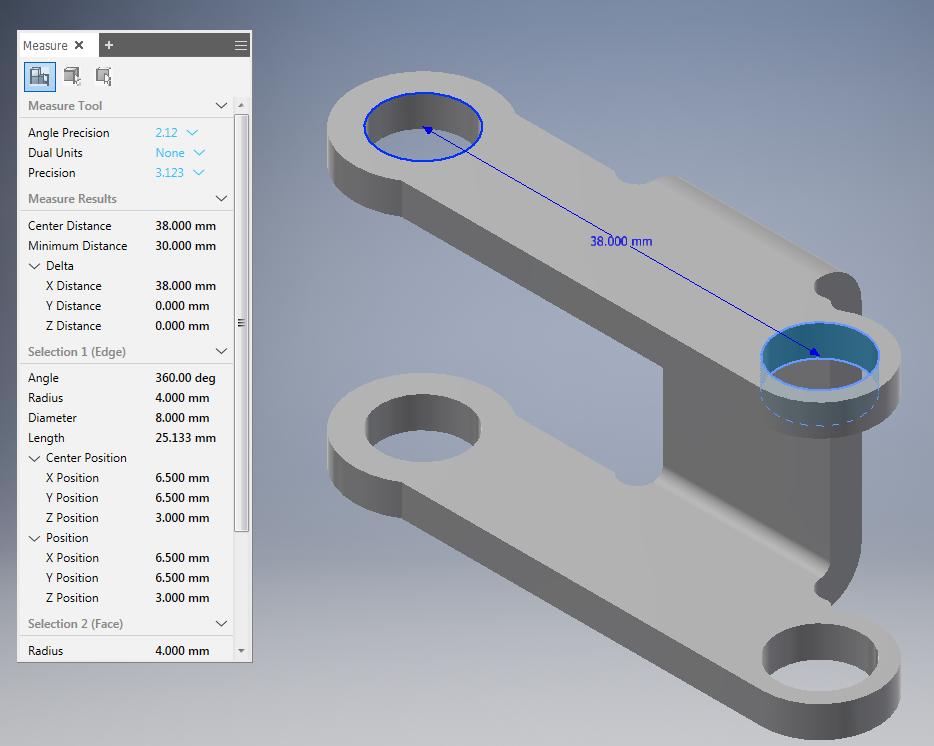

• New Measure Tool

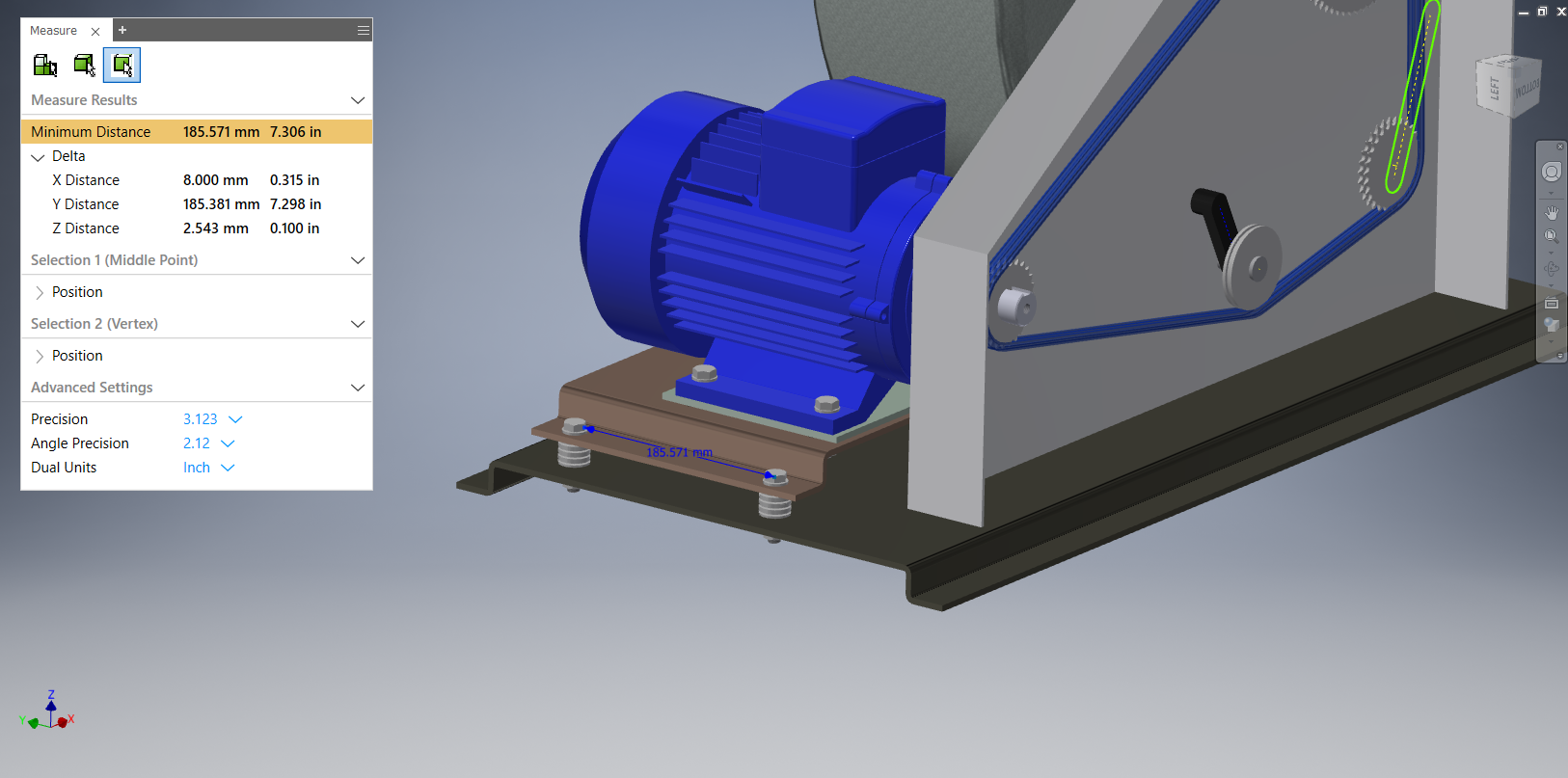

  • โชว์ center-to-center สำหรับการวัดขนาดในรูและเพลา



• แสดงข้อมูลของการวัดละเอียดมากขึ้น และแสดงค่าตัวเลขให้เห็นที่โมเดลเลย

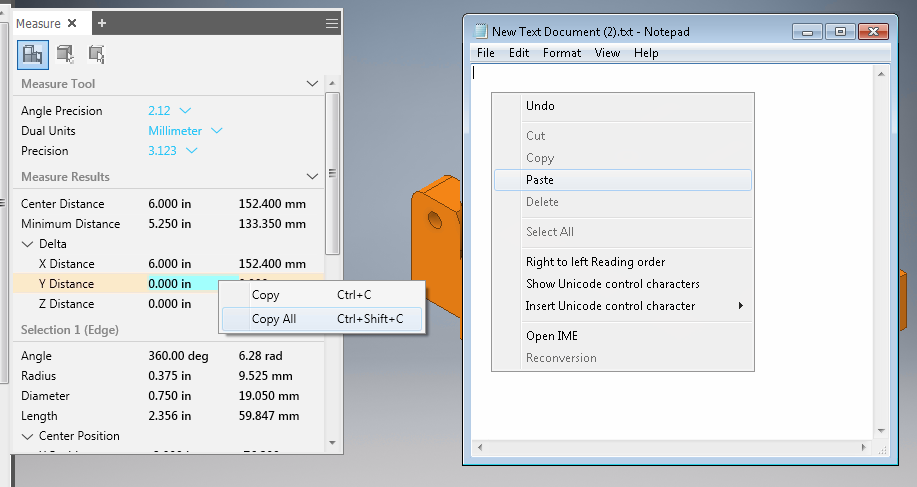

• สามารถ Copy ข้อมูลที่ได้จากการวัดลง Notepad ได้



• สามารถแสดงหน่วยในการวัดได้ 2 หน่วยพร้อมกัน

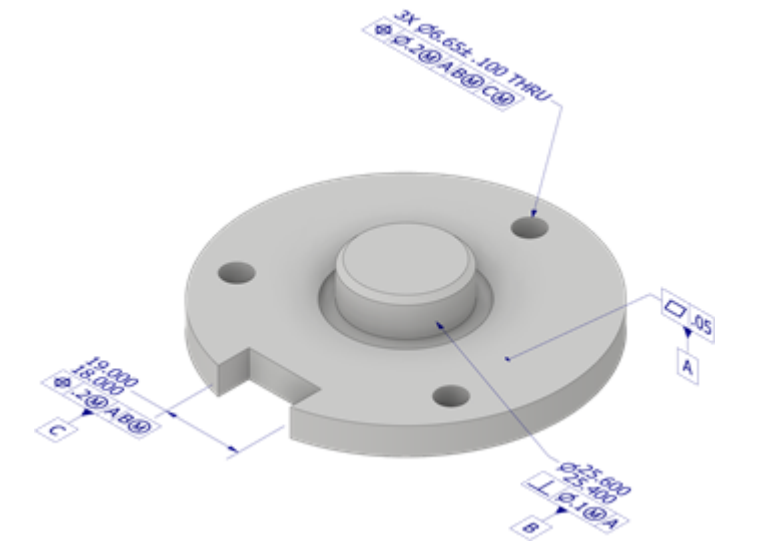

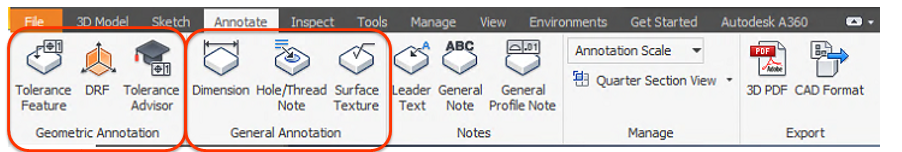

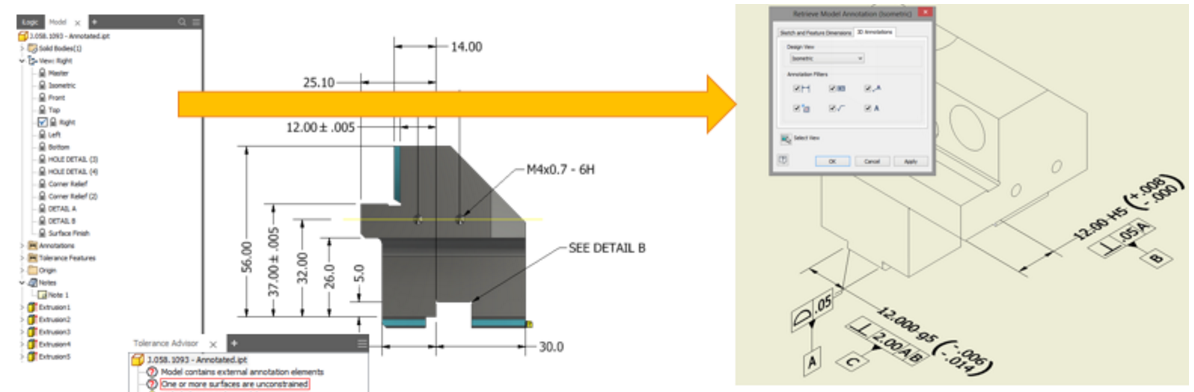

• 3D Annotation



• สามารถที่จะบอกขนาด Geometric Dimensioningได้ในโหมดของ 3D Model อาทิ พิกัดความเผื่อ พิกัดงานสวม Datum ความราบเรียบผิว เป็นต้น

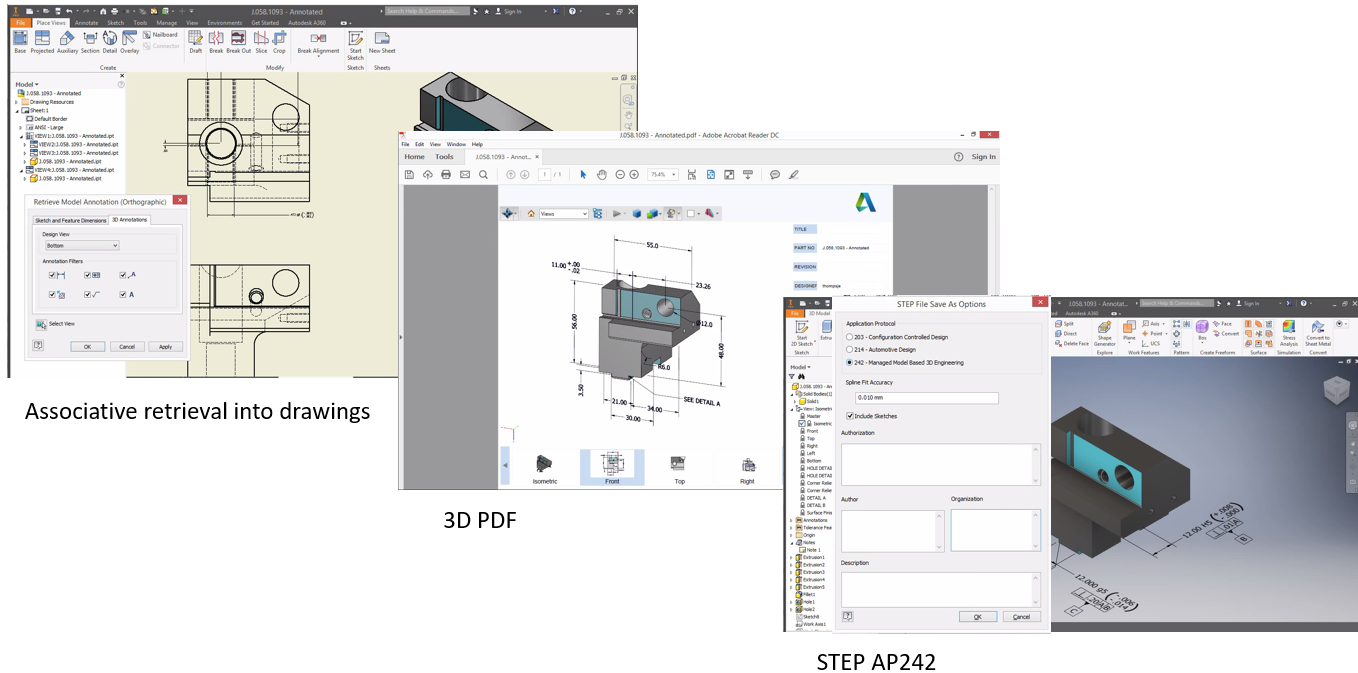

• สามารถดึง Geometric Dimensioningใน Model ให้แสดงในโหมด Drawing อัติโนมัติ



• สามาถส่งออกไฟล์ไปเป็น 3D pdf และ Step file โดยที่มี Geometric Dimensioning(3D Annotation) ติดไปด้วย



• Guided Tutorial

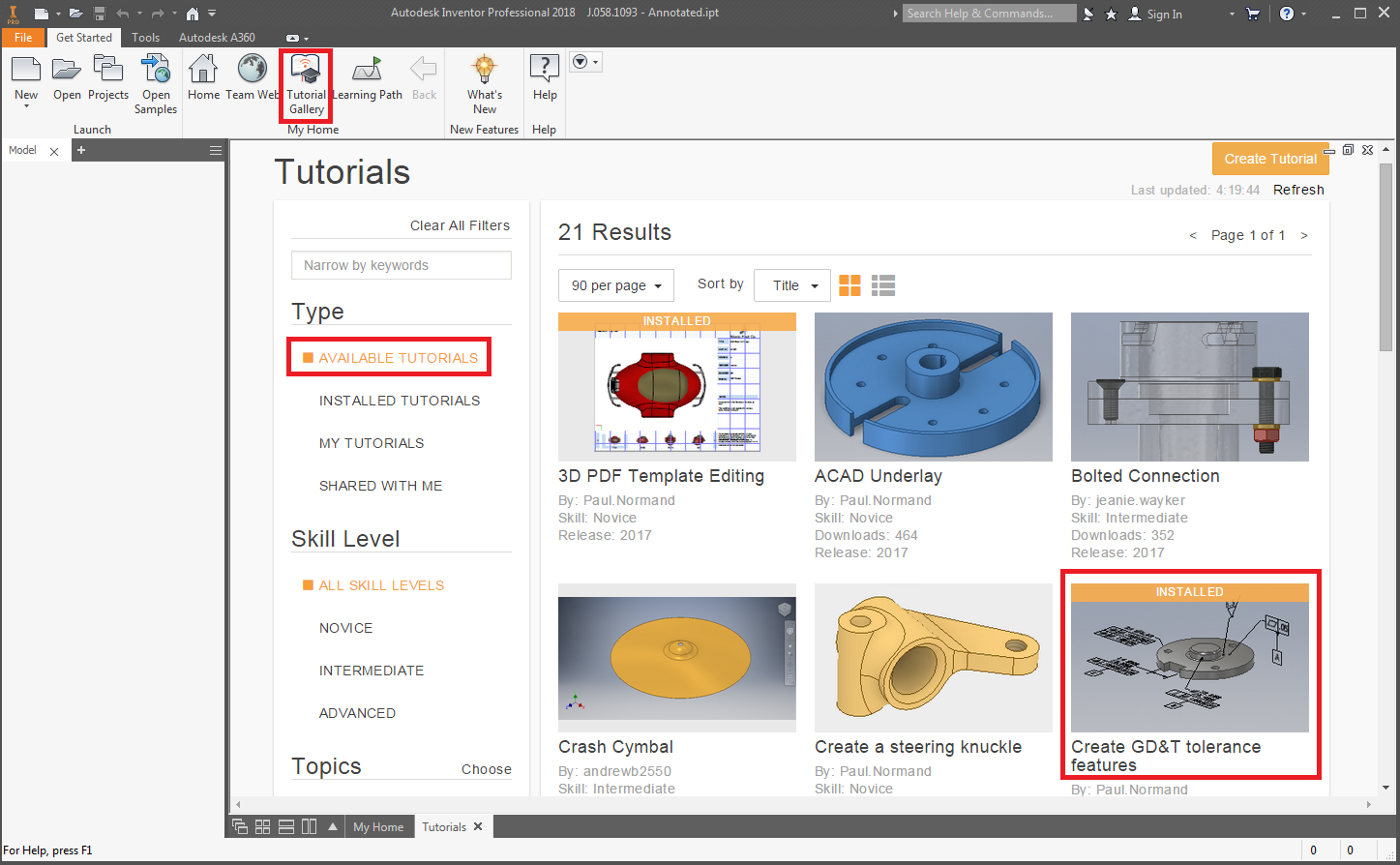

เพิ่มเติม Guided Tutorial ให้มีความละเอียดมากยิ่งขึ้นในรูปแบบของ VDO File และสามารถที่จะสร้าง Tutorial ของเราเองได้

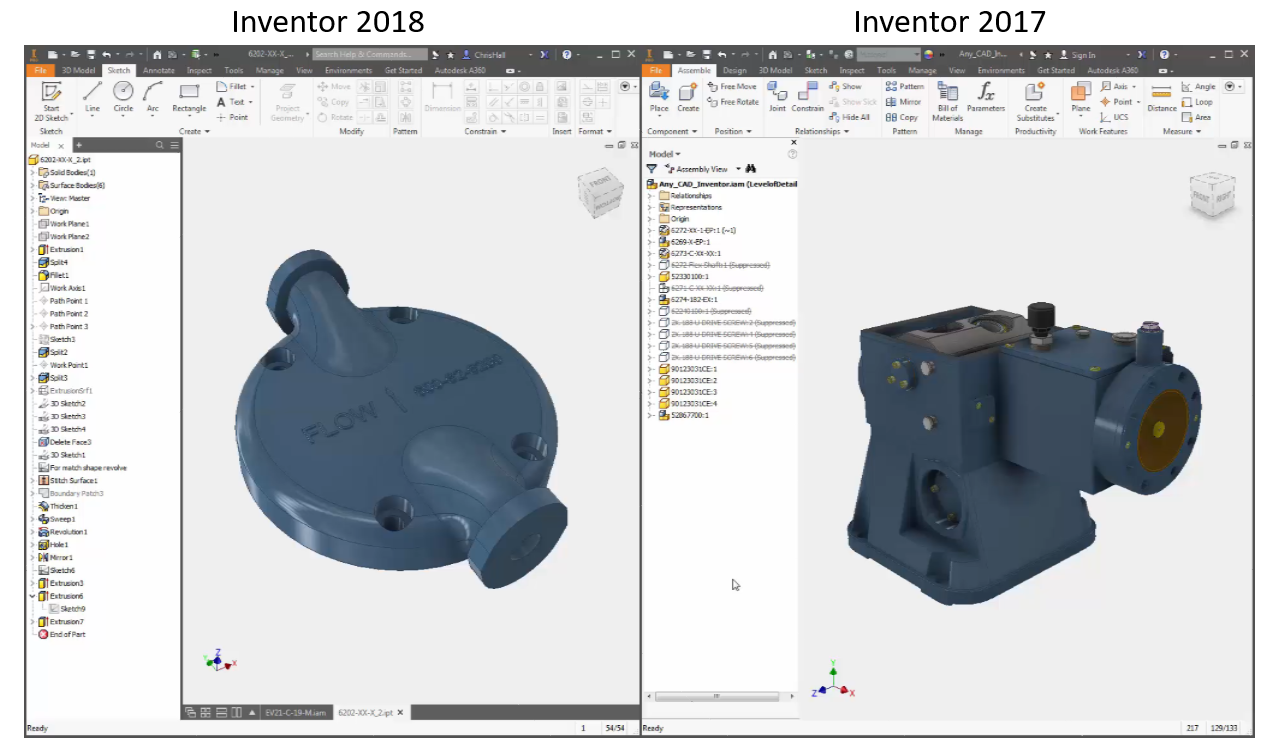

• AnyCAD for Inventor

สามารถทำงานร่วมกันได้ระหว่าง Autodesk Inventor 2018 กับ Autodesk Inventor 2017 โดยที่ User ที่ใช้ Autodesk Inventor 2017 อยู่ สามารถ Place File ที่ถูกเขียนด้วย Autodesk Inventor 2018 เข้ามาประกอบ (Assembly) ได้



• DWG Underlay in Part/Assembly

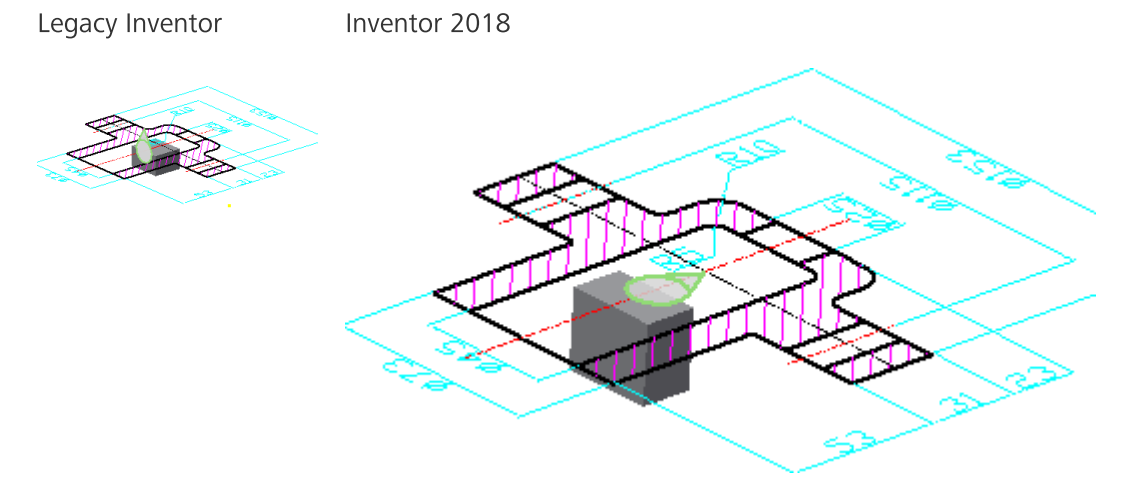

สามารถนำเข้า Autocad .dwg ไฟล์ แบบ Underlay ได้ทั้ง Part และ Assembly และในโหมด Drawing .dwg file ก็จะสามารถนำมา Draft ได้

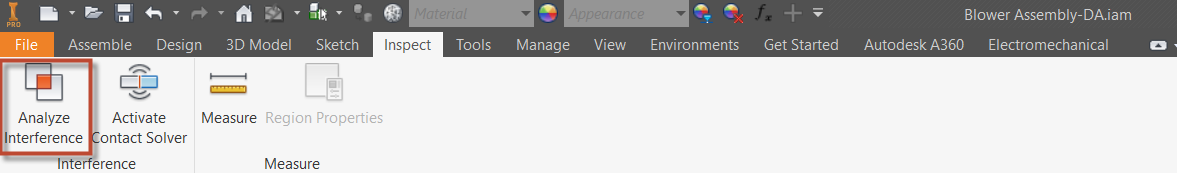

• Interference Check Improvement

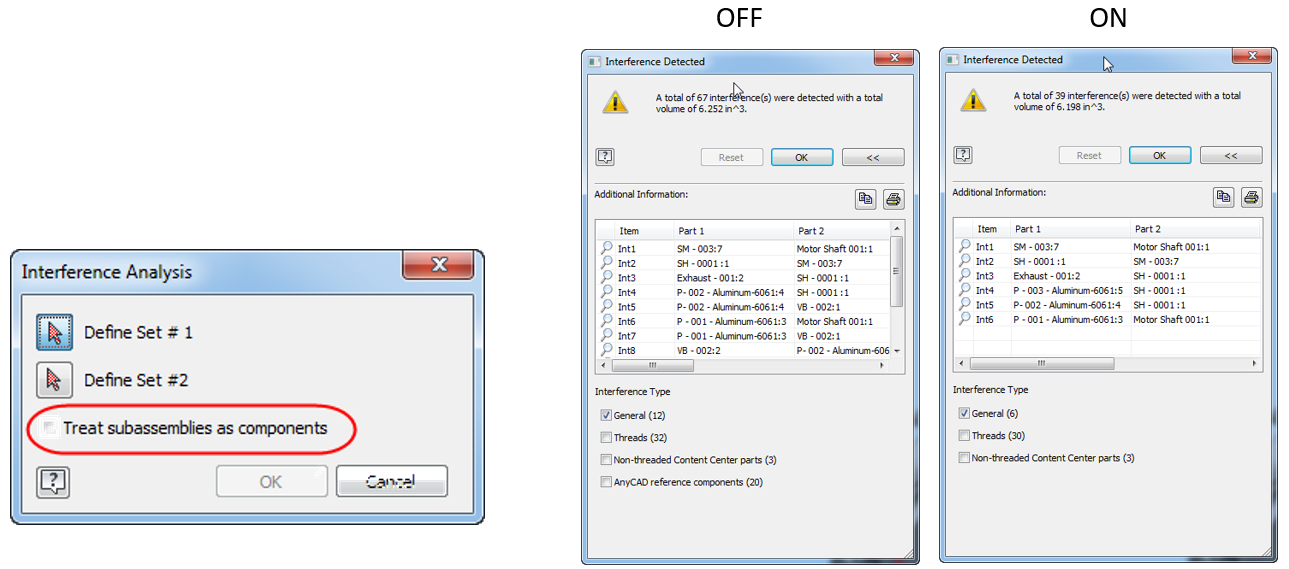

ในคำสั่ง Interference Analysis สำหรับการตรวจสอบการชนกันของโมเดล ปรับปรุงให้สามารถตรวจสอบการขนกันของ Assembly Level 2 (Sub-Assembly) ได้

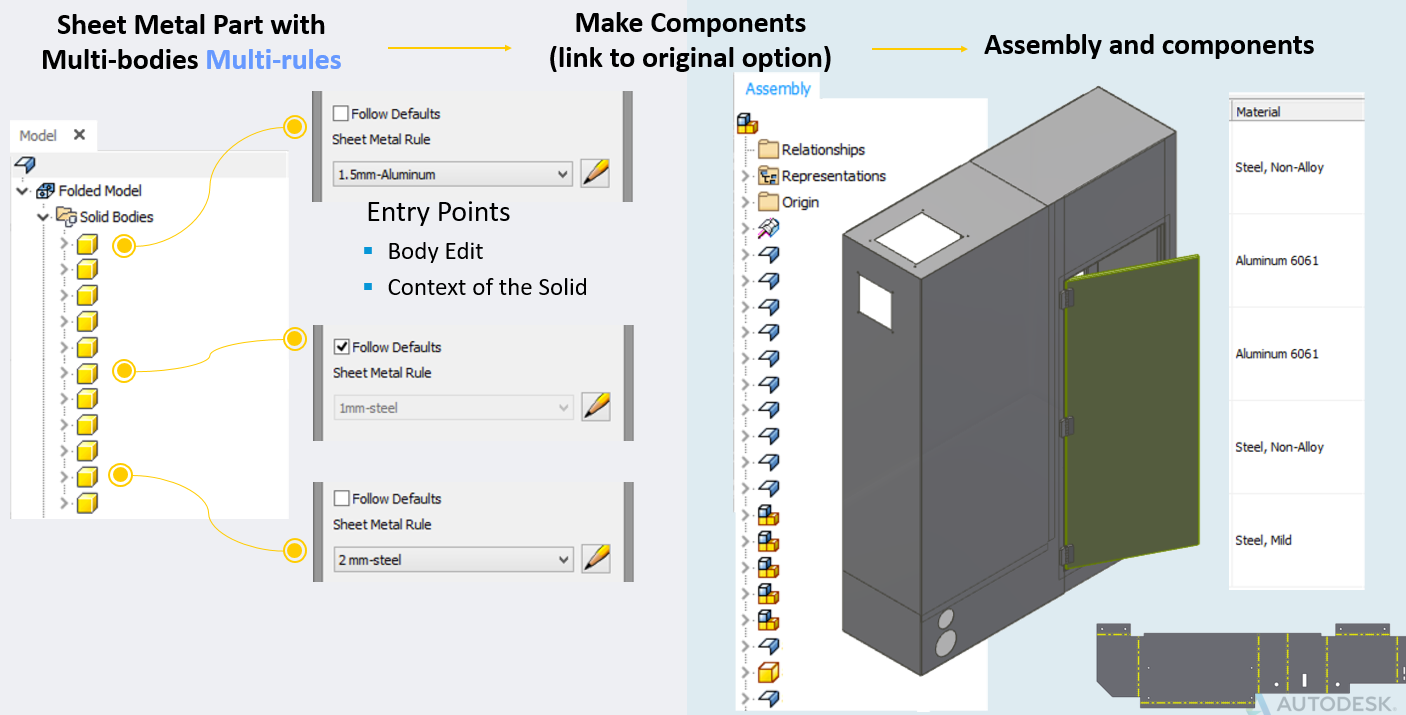

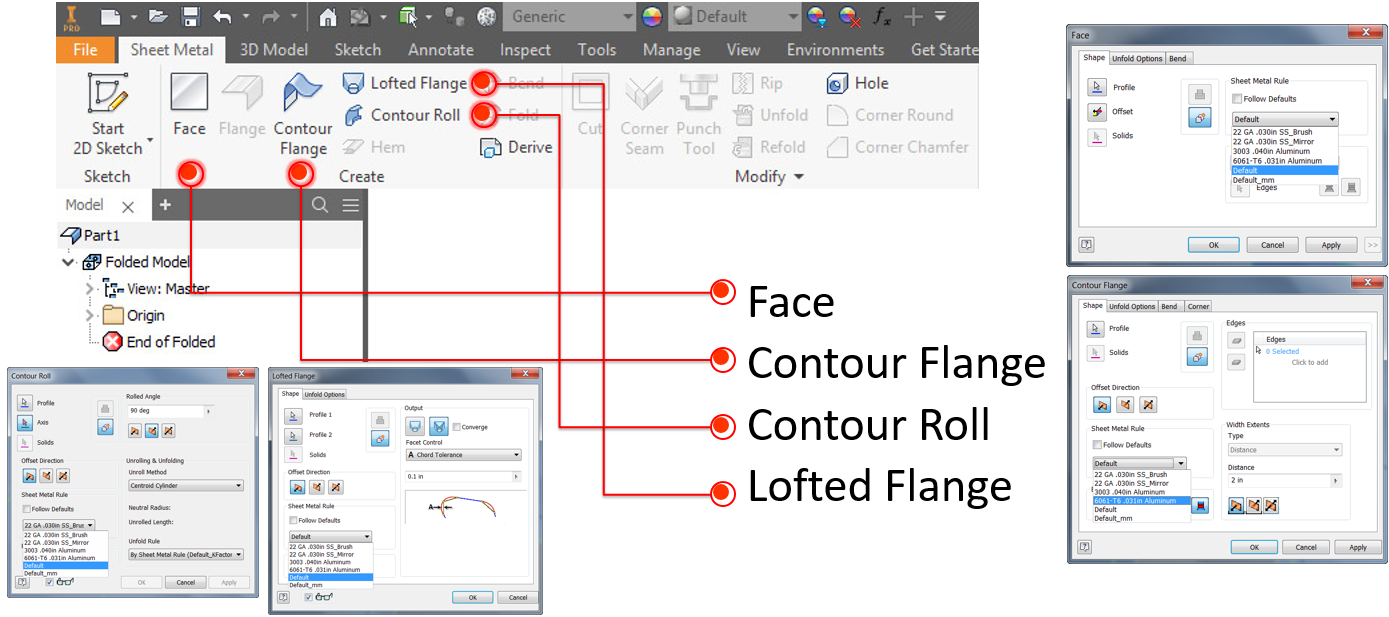

• Sheet Metal Multiple Body Multiple Rule



สามารถสร้างโมเดลแผ่นพับแผ่นคลี่ได้หลายๆ ความหนาในโมเดลเดียวกัน และสามารถสร้างได้หลายๆ Body ใน 1 โมเดล

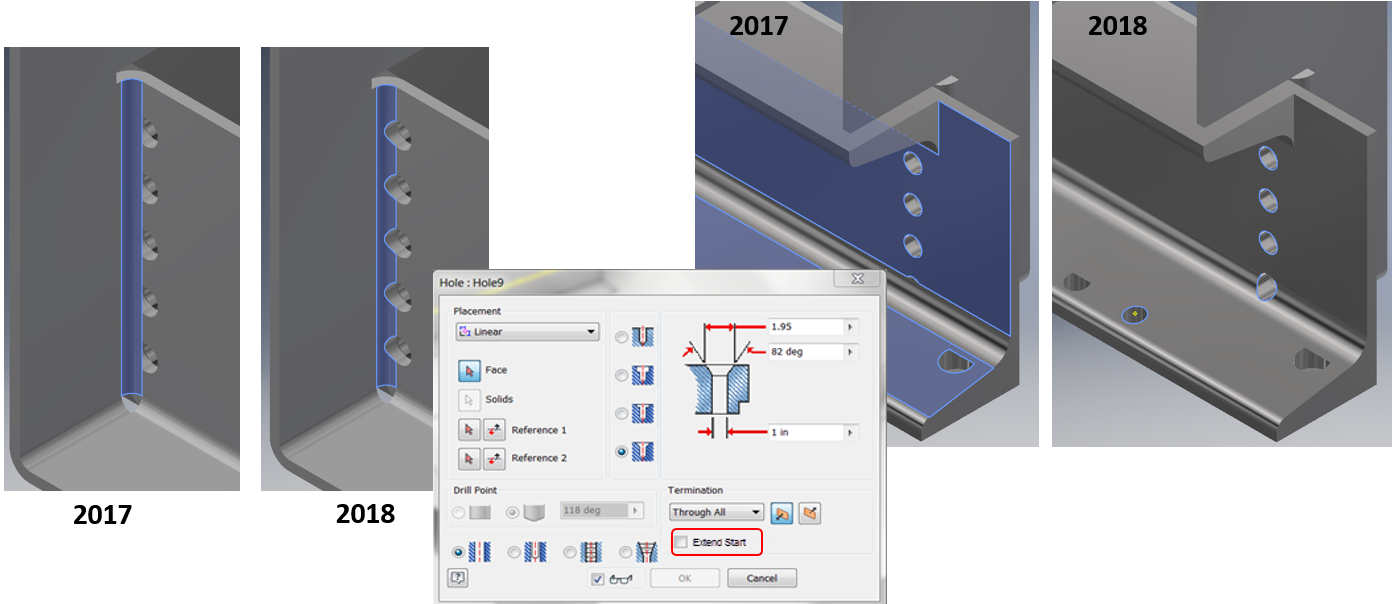

• Hole command improvement
  • ปรับปรุงคำสั่ง Hole ให้มีความสามารถมากขึ้น โดยสามารถทำรูเจาะครั้งเดียว บนต่ำแหน่งโมเดล 2 พื้นผิวได้ ในครั้งเดียว

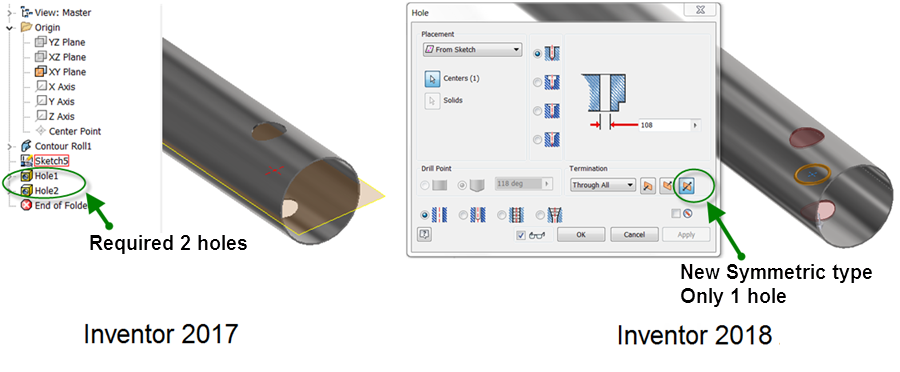

• เพิ่มเติม Option New Symmetric Type มาให้เลือกใช้ โดยสามารถเจาะรูทะลุจากกึ่งกลางโมเดลได้เลย



• สามารถกำหนดค่าของรูเจาะ Counterbore ในส่วนของความลึกเป็นค่า “0“ ได้

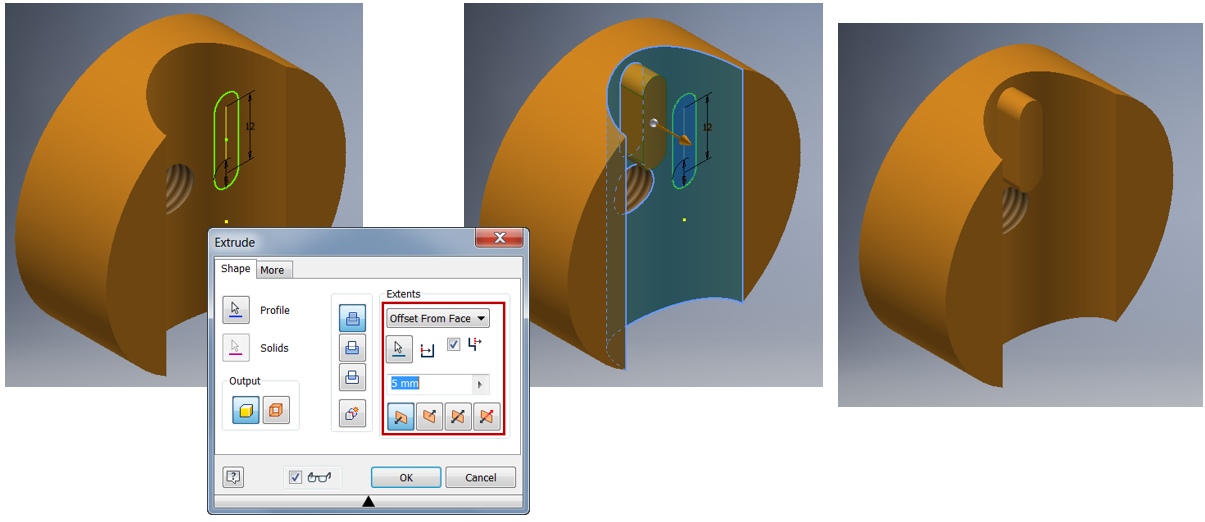

• Extrusion Offset From Face

เพิ่มเติม option ของคำสั่ง Extrude ให้มีความสามารถมากขึ้น โดยสามารถ Extrude ต่างระนาบได้ ไม่จำเป็นต้องอยู่บนระนาบ Sketch ก็สามารถ Extrude ได้

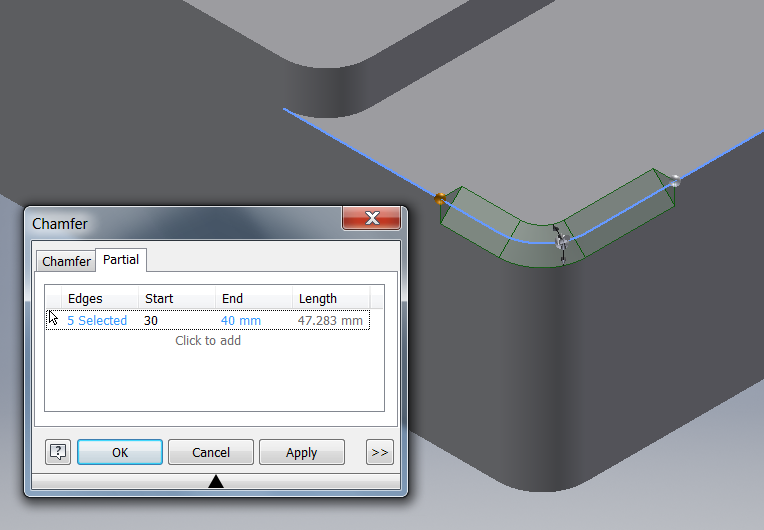

• Partial Chamfer

เพิ่มความสามารถของคำสั่ง Chafer ให้สามารถกำหนดขอบเขตของการลบมุมได้ และสามารถคลิกปรับระยะที่โมเดลได้เลย

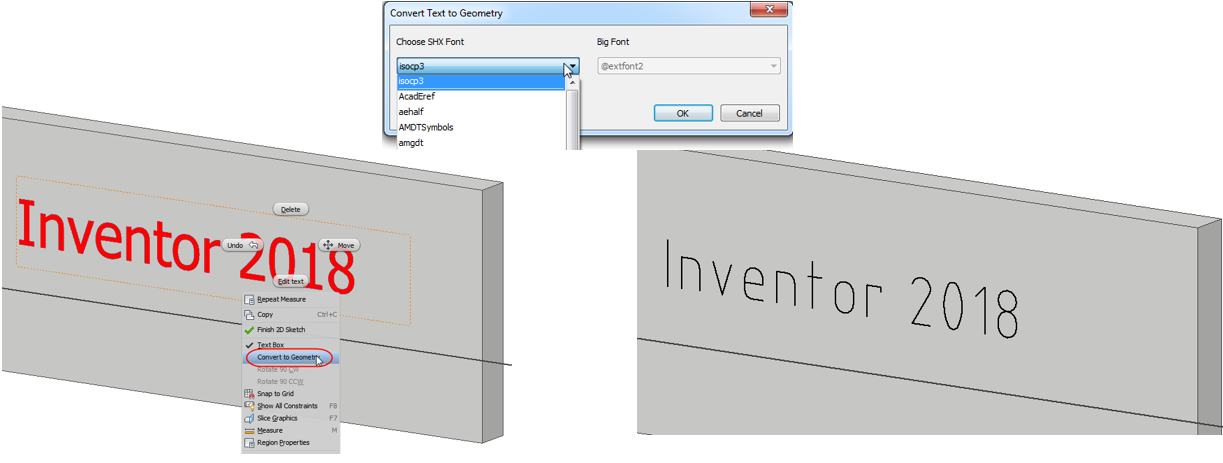

• Convert text to geometry entities

ปรับปรุงคำสั่ง TEXT ให้สามารถ Convert เป็น geometry (lines, arcs, etc ) ได้



ใน Autodesk Inventor 2018 จะเห็นว่า Feature ใหม่ที่ถูกเพิ่มเข้ามาหรือที่ถูกแก้ไข จะช่วยเพิ่มประสิทธิภาพการทำงานของโปรแกรมให้มีการทำงานที่ดีขึ้นและผู้ใช้สามารถใช้งานโปรแกรมได้สะดวกมากขึ้น

---
