สร้างเฟืองเฉียงอัตโนมัติ : Review Fusion360 #1 Plug-in

ใน Fusion 360 App App Store มี plug-in ที่น่าสนใจมากมาย ทั้งที่เสียค่าใช้จ่ายและฟรี วันนี้ขอนำเสนอ Plug-in ตัวนึงที่น่าสนใจมาก ทำให้การเขียนชิ้นงานง่ายขึ้น รวดเร็ว ถูกต้อง เป็น Plug-in สำหรับการเขียนเฟืองอัติโนมัติ ชื่อว่า “ Helical Gear Generator “ สามารถที่จะใส่ค่าทางวิศกรรมของเฟืองแล้วโปรแกรมจะสร้างเฟืองให้อัตโนมัติ

วิธีการดาวน์โหลดและติดตั้ง Plug-in “Helical Gear Generator”

1. มี 2 วิธีในการเข้า Fusion 360 App Store

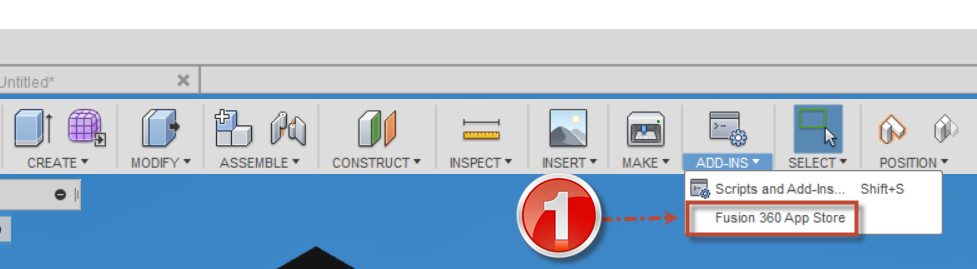

          1.1 สามารถที่จะคลิกเลือกจากตัวโปรแกรมของ Fusion 360 ได้เลยเพื่อเข้าสู่เว็บ Fusion 360 App Store โดยเลือกที่แถบ Add-in แล้วเลือก Fusion 360 App Store

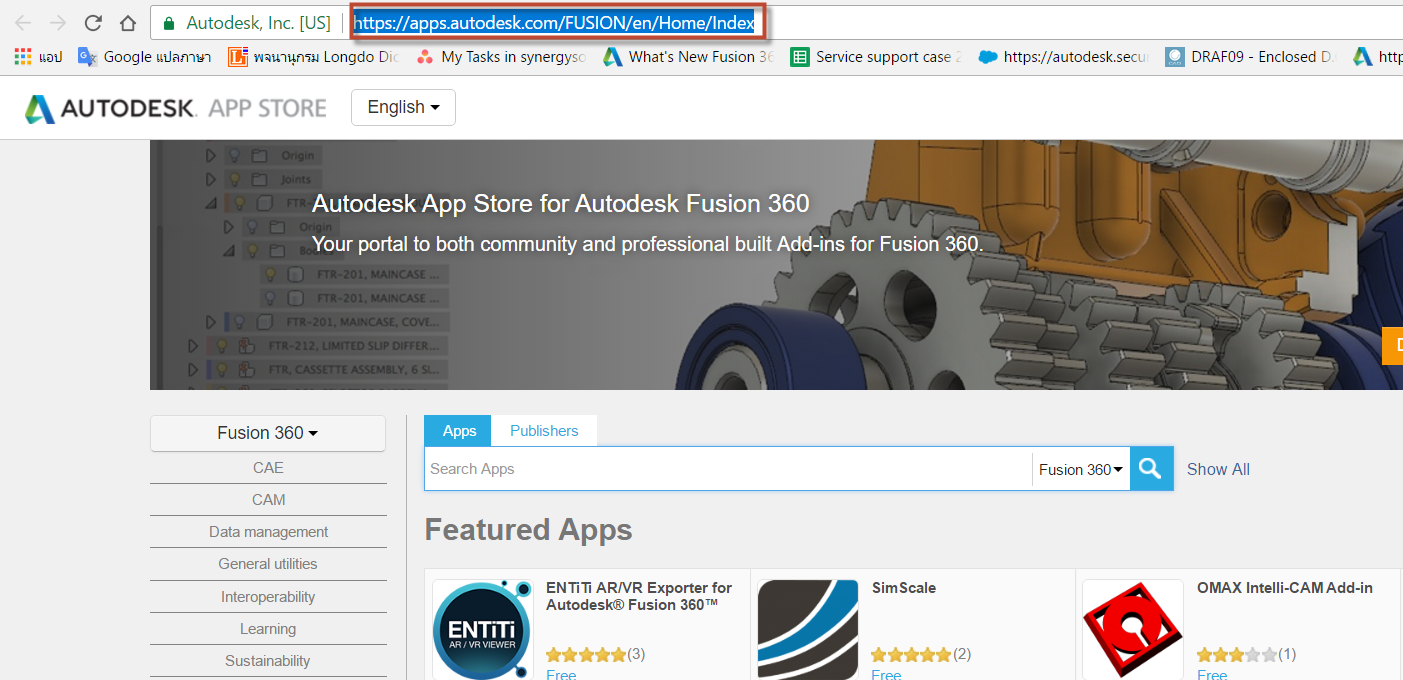

          1.2 หรือเข้าเว็บไซต์ https://apps.autodesk.com/FUSION/en/Home/Index

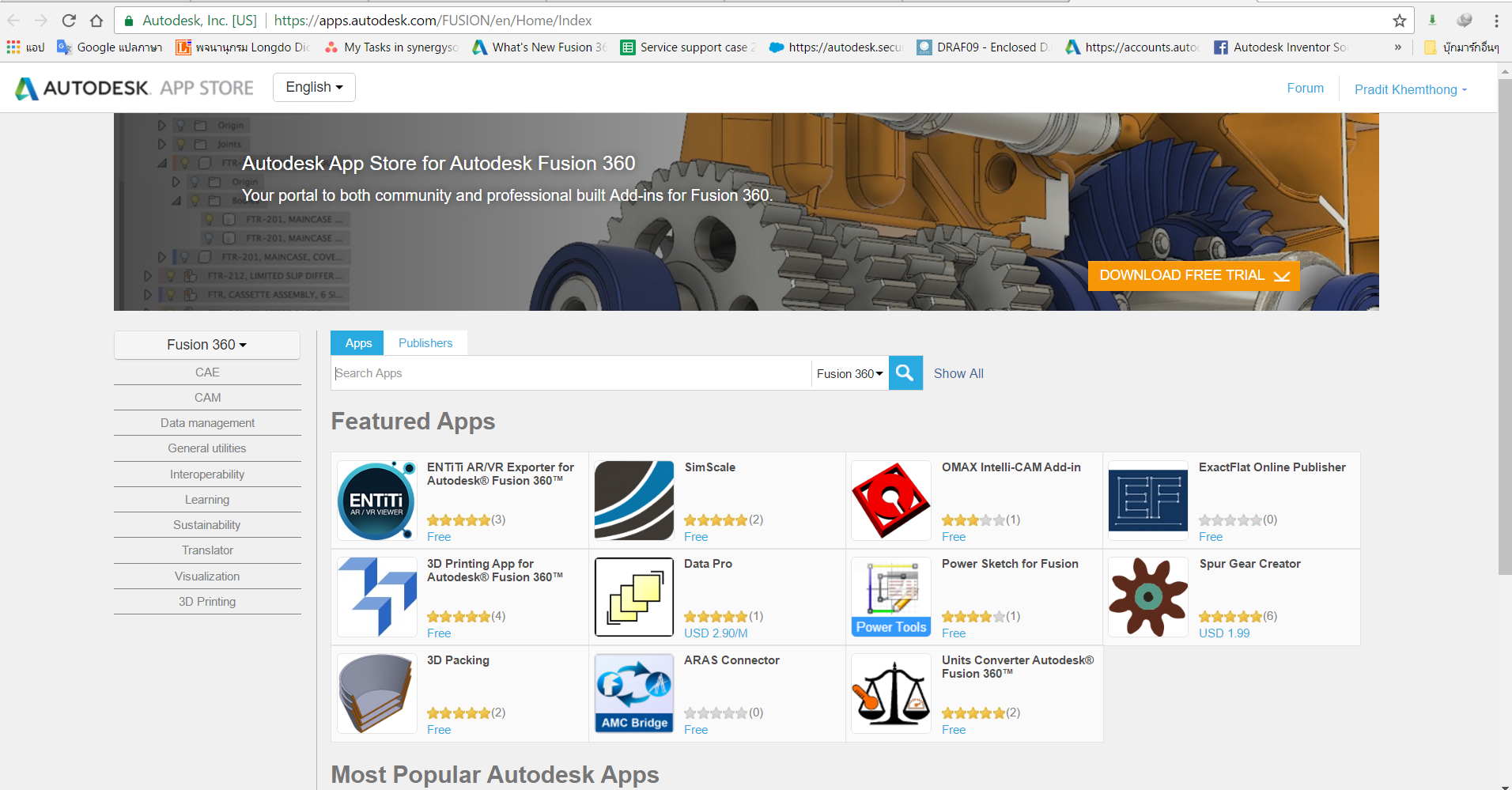

2. ก็จะเข้าสู่ Fusion 360 App Store เว็บไซต์

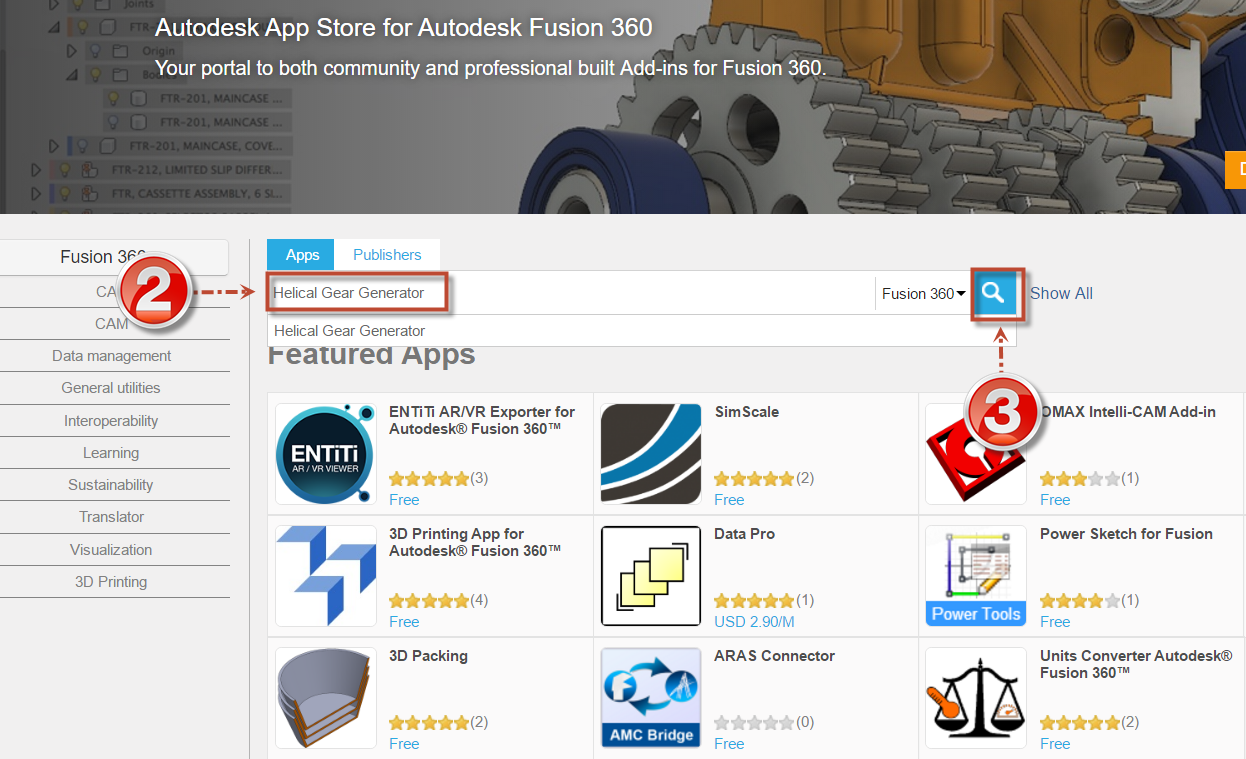

3. พิมพ์คำว่า “Helical Gear Generator” แล้วคลิก Search (รูปแว่นขยาย)

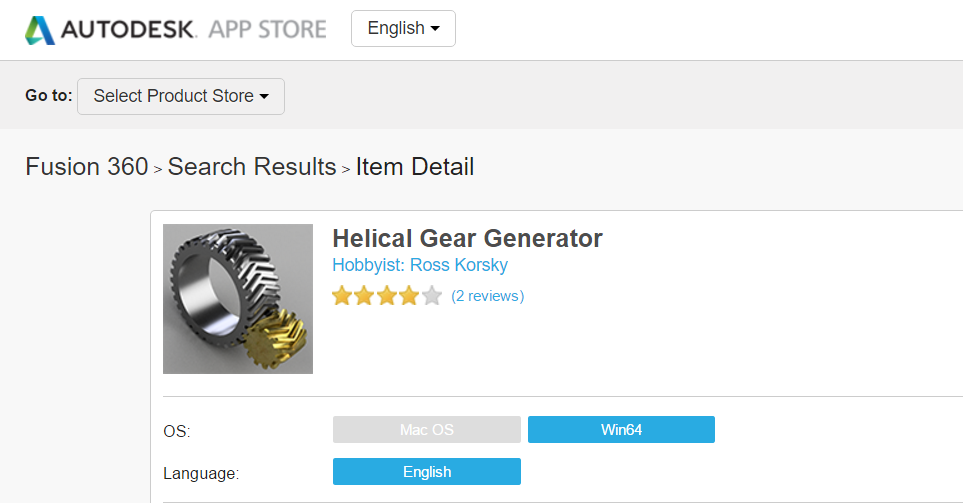

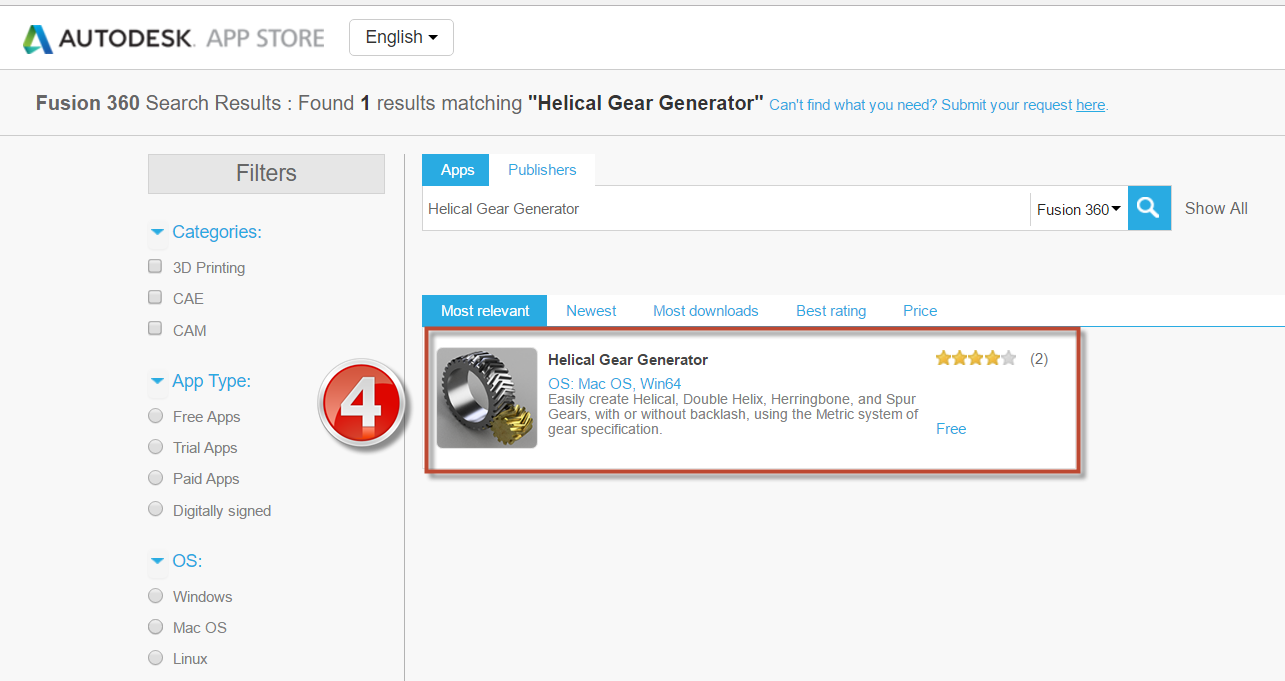

4. ก็จะพบกับ Plug-in คลิกเลือกเพื่อทำการดาวน์โหลด

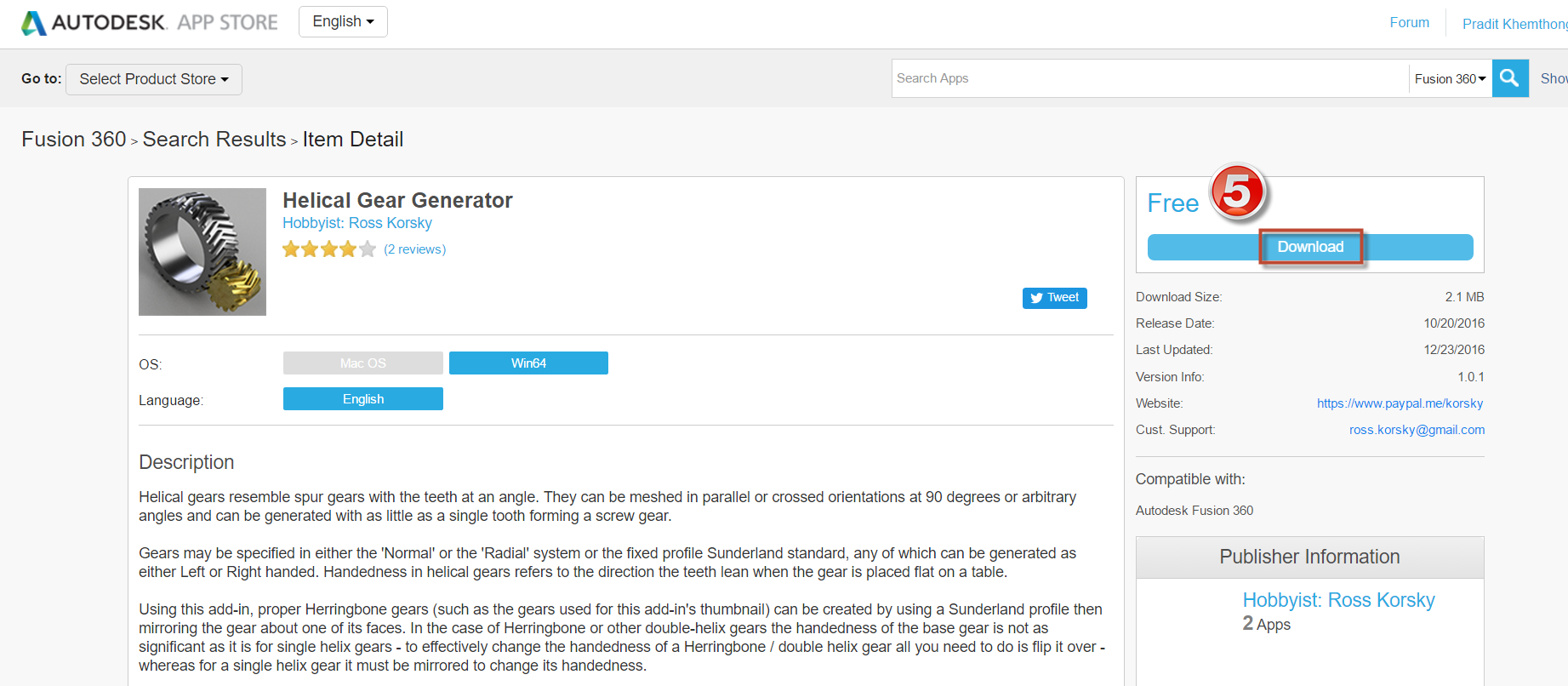

5. หลังจากนั้นให้คลิกดาวน์โหลด

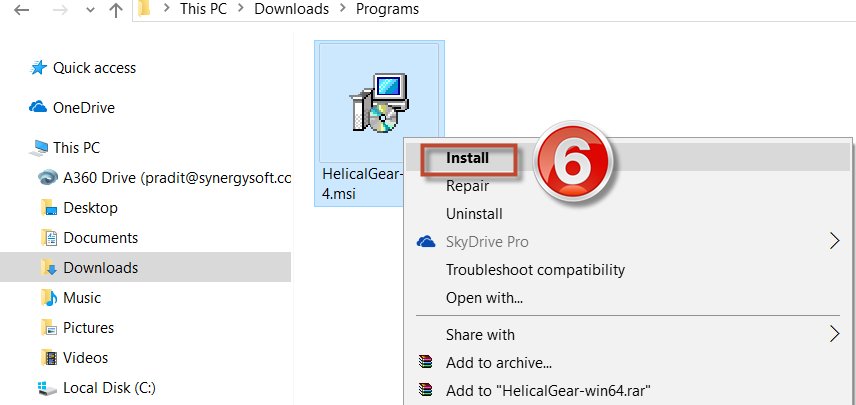

6. ก็จะได้ File set up หลังจากนั้นให้ติดตั้งโดยคลิกขวา Install

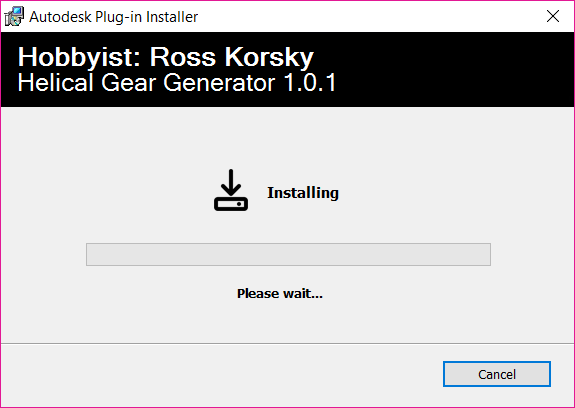

7. โปรแกรมก็จะถูกติดตั้งรอจนเสร็จ ใช้เวลาไม่เกิน 1 นาที

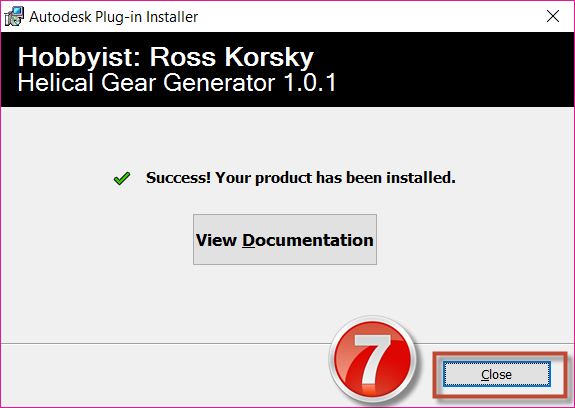

8. หลังจากนั้นคลิก Close

วิธีการใช้งาน Plug-in “Helical Gear Generator”

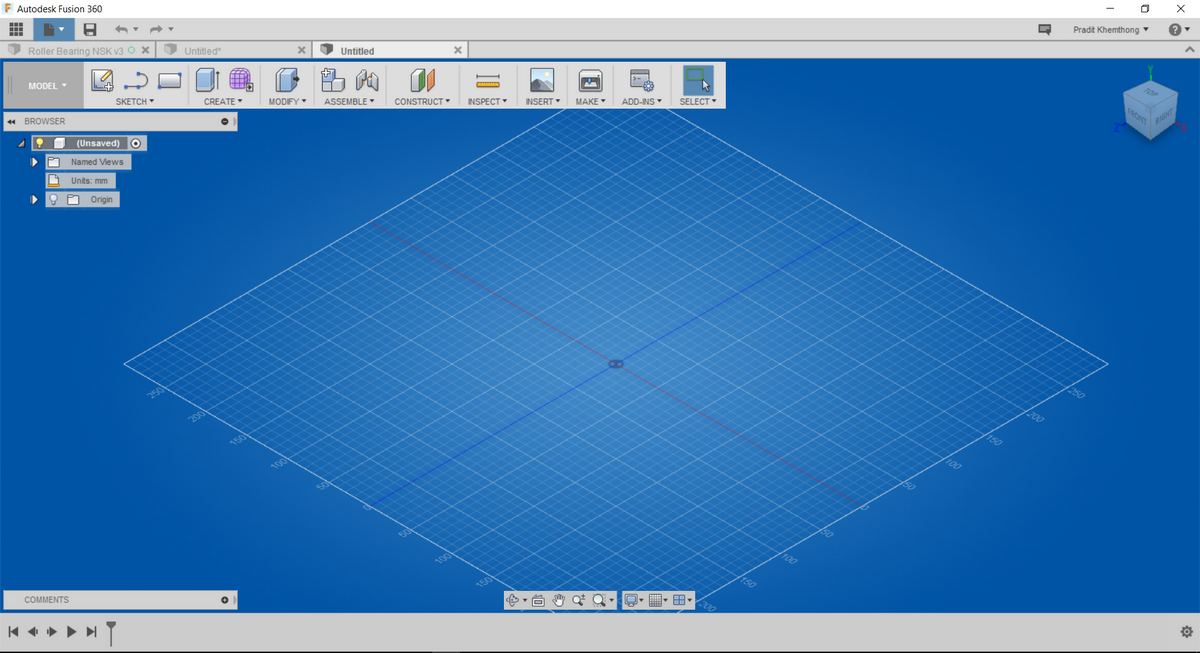

1. เปิดโปแกรม Autodesk Fusion 360

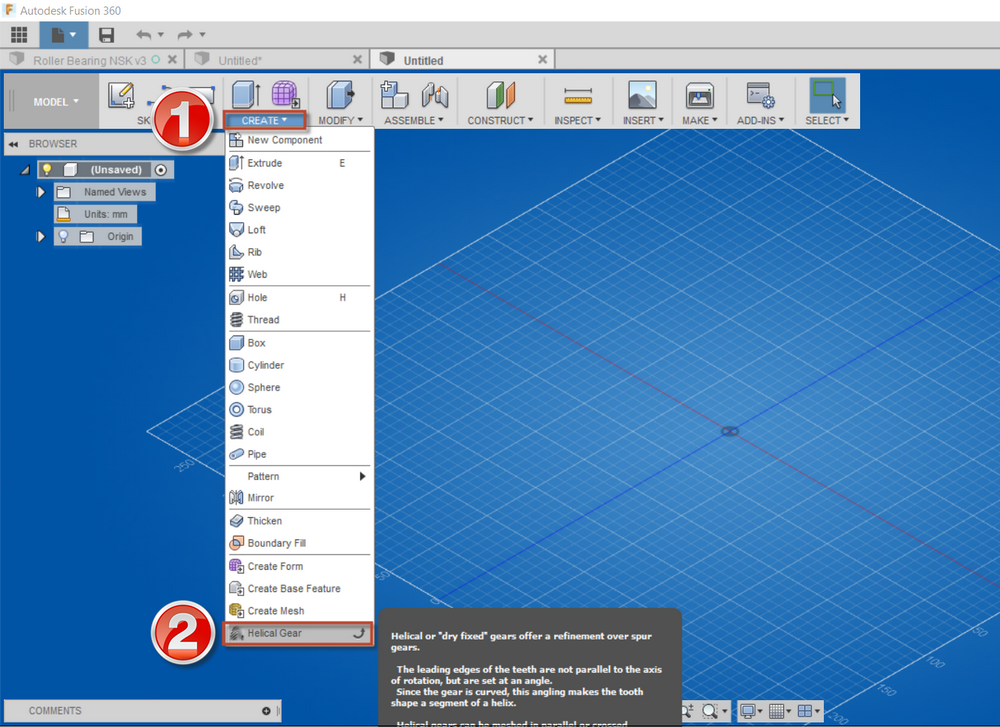

2. คลิกเลือกที่แถบ Create แล้วเลือกคำสั่ง Helical Gear ซึ่งจะเพิ่มขึ้นมาหลังจากที่ติดตั้ง Plug-in

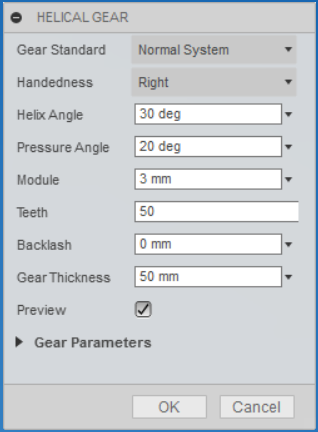

3. ก็จะขึ้นหน้าต่างให้ใส่ค่าทางวิศวกรรมต่างๆ ของเฟือง

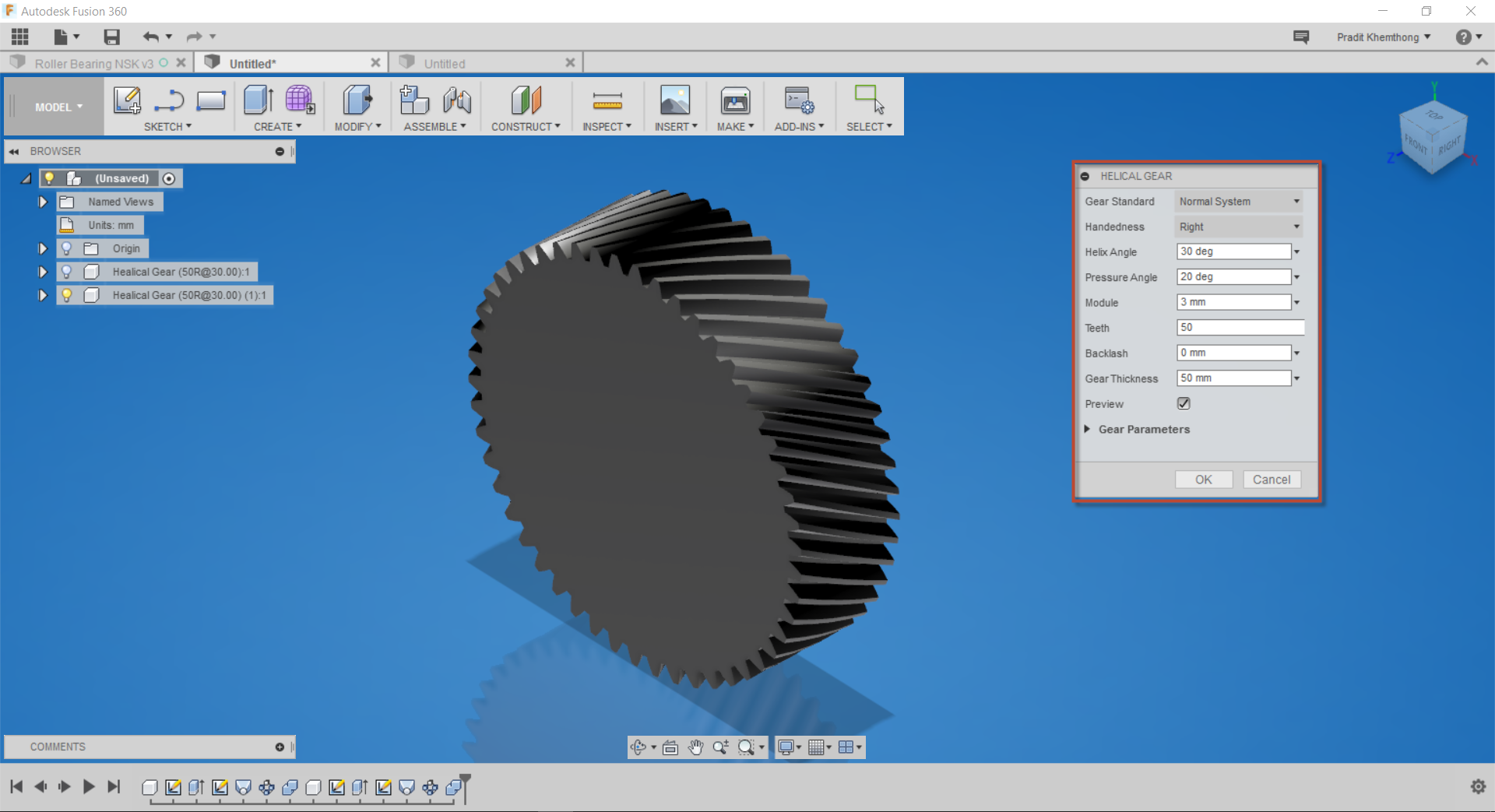

4. ทดลองใส่ค่าต่างๆ ตามรูป โปรแกรมจะแสดงรูปร่างของเฟืองให้เห็นในขณะที่เปลี่ยนค่า Parameter ต่างๆ Real-time หลังจากนั้นคลิก Ok

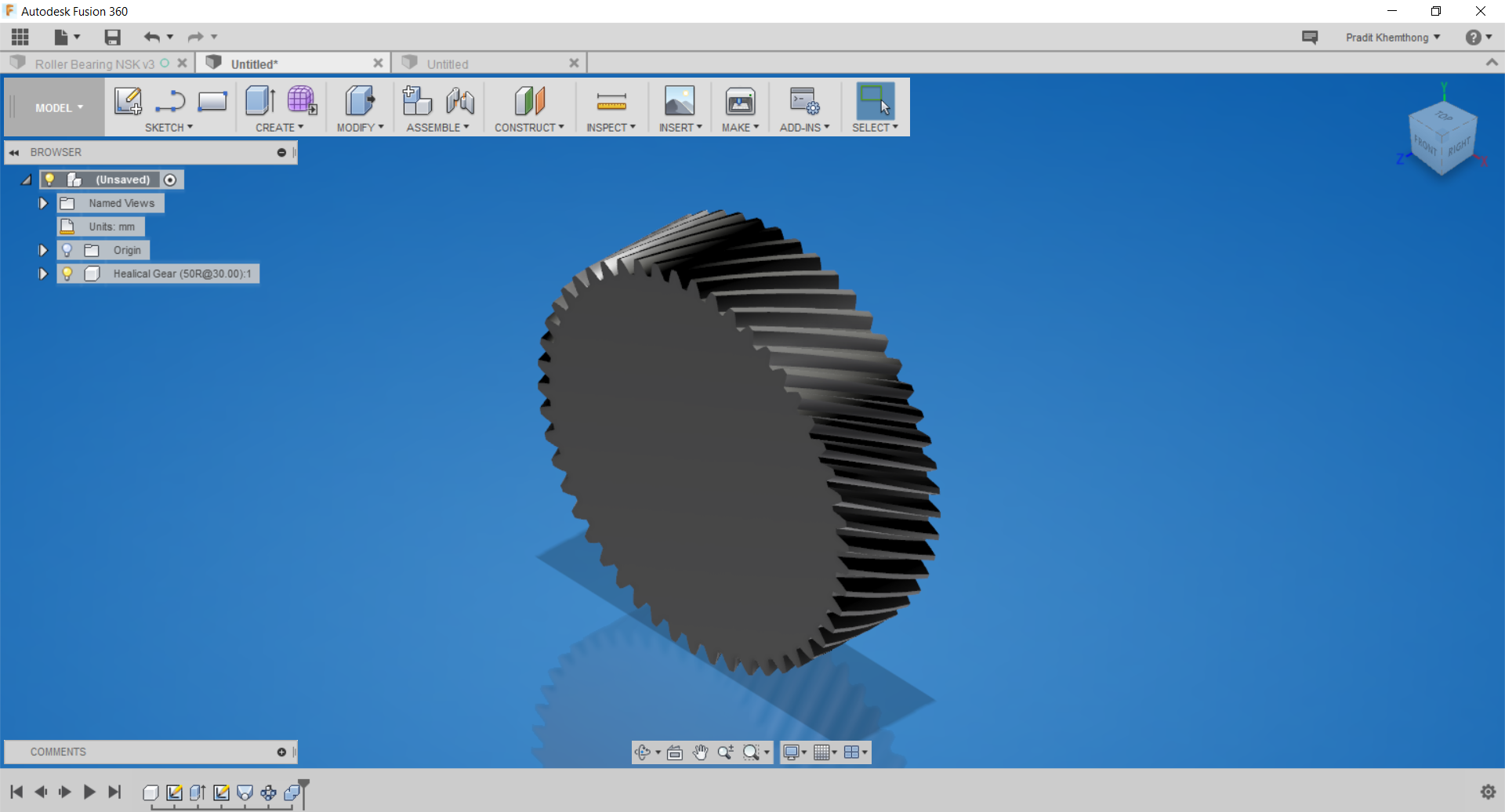

5. โปรแกรมจะสร้างเฟืองให้อัตโนมัติดังรูปด้านล่าง
