What’s New Inventor 2022 : แนะนำการใช้งาน Model States

      กระบวนการทำงานรูปแบบใหม่ที่เรียกว่า Model State ถูกเพิ่มเข้ามาใน Inventor 2022. ฟีเจอร์ดังกล่าวจะช่วยสร้างสถานะแบบจำลองการผลิต ทำให้เข้าใจกระบวนการผลิตได้ง่ายและเป็นลำดับมากขึ้น ไม่ว่าจะเป็นการออกแบบโมเดลชิ้นงานหรือออกแบบงานประกอบ

      Model States หรือการสร้างสถานะแบบจำลอง Inventor เป็นฟังก์ชั่นที่ได้รับการร้องขอให้พัฒนามากที่สุด คุณสามารถที่จะสร้างการนำเสนอได้หลากหลายมากขึ้น ไม่ว่าจะเป็นชิ้นงาน 3 มิติหรือว่างานประกอบภายในการทำงานบนไฟล์เดียวกัน ซึ่งในกระบวนการทำงานใหม่นี้ช่วยให้การทำงานสะดวกและรวดเร็วมากยิ่งขึ้น ไม่ว่าจะเป็นการออกแบบ การจัดการ และการผลิตงานออกแบบ เนื่องจากรูปแบบการสร้างสถานะจำลอง (Model States) รวมไว้ในไฟล์เดียวกัน จึงไม่จำเป็นต้องกังวลว่าจะเกิดปัญหาความเสียหายระหว่างไฟล์ที่มีการเชื่อมโยงกัน

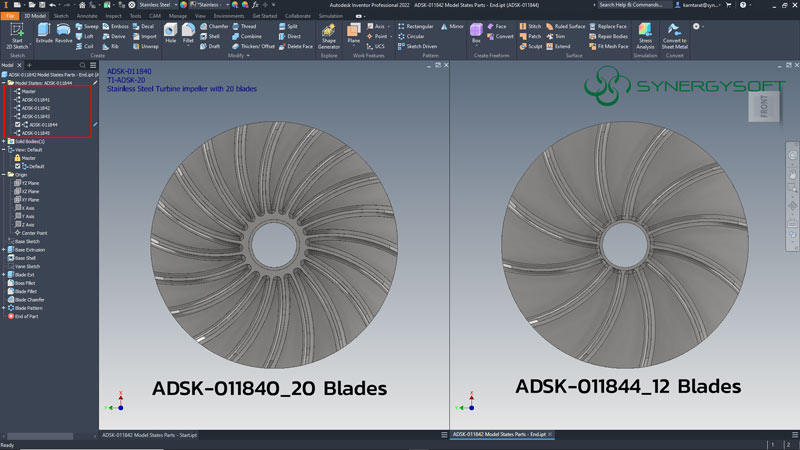

ออกแบบชิ้นส่วนโมเดล (Part)

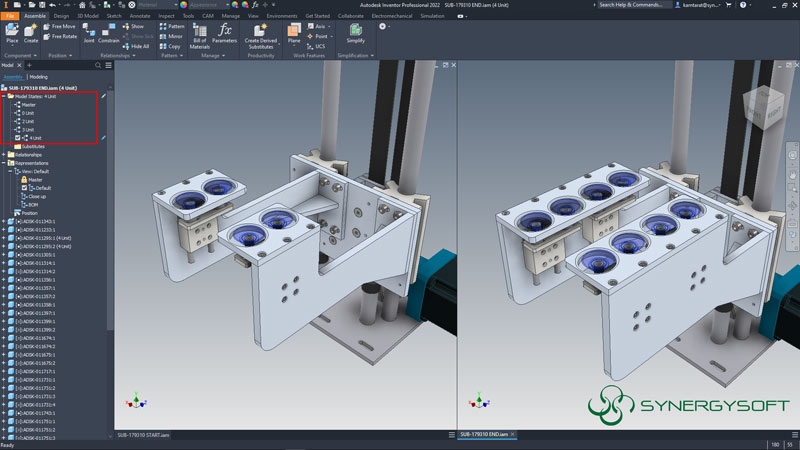

ออกแบบงานประกอบ (Assembly)

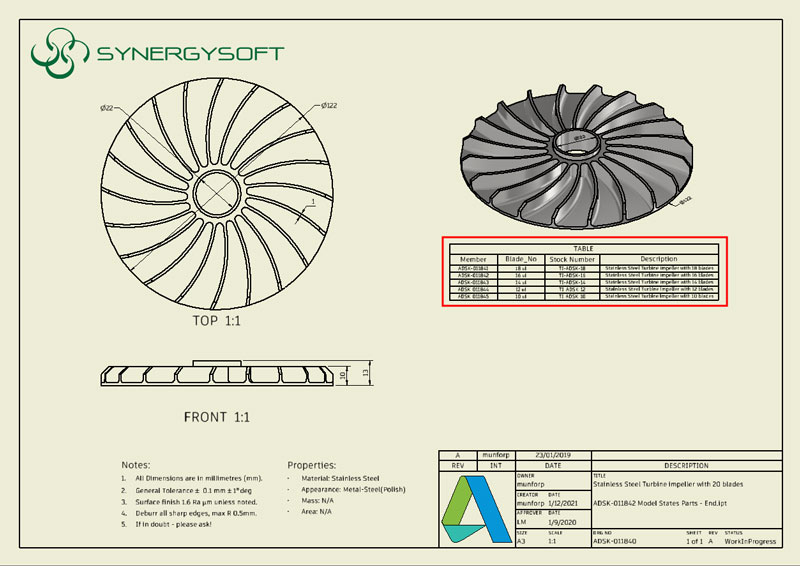

เขียนแบบ (Drawing)

     เราสามารถปรับตั้งค่าการแก้ไขสถานะจำลอง (Model States) ผ่านปุ่มแก้ไขที่อยู่ภายใต้แถบ Model Browsers และสร้างเงื่อนไขคุณสมบัติว่าต้องการให้มีผลเฉพาะกับสมาชิกหรือทั้งหมด

เราสามารถใช้การสร้างสถานะจำลองเพื่อนำเสนอ

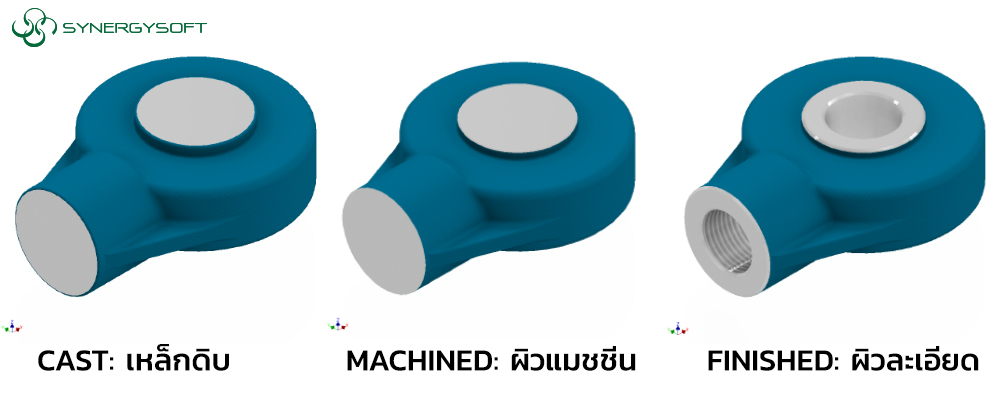

• ขั้นตอนการผลิต

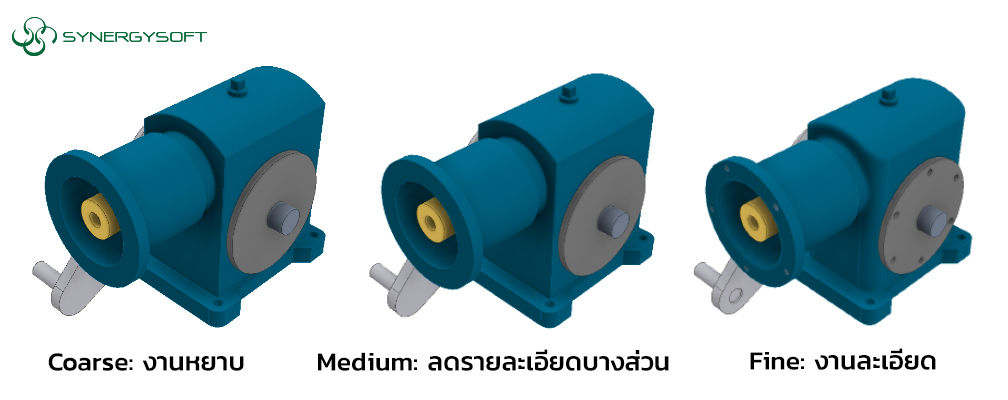

• ระดับรายละเอียดของงาน

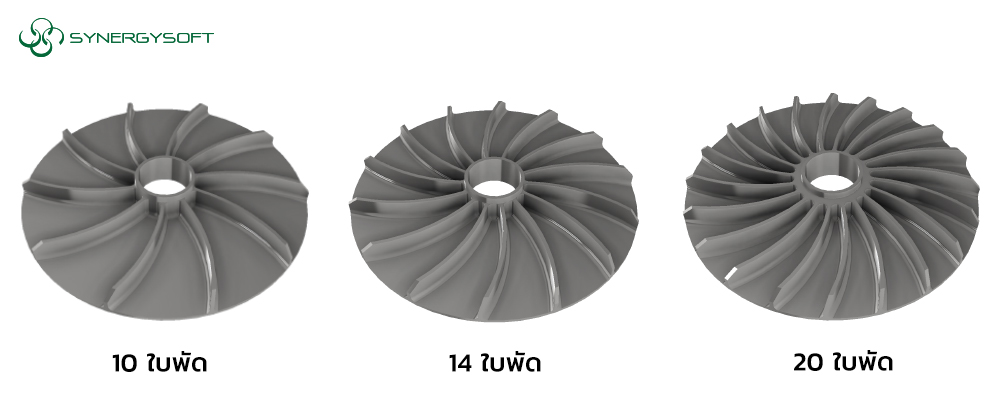

• กลุ่มผลิตภัณฑ์ที่ลักษณะคล้ายกัน

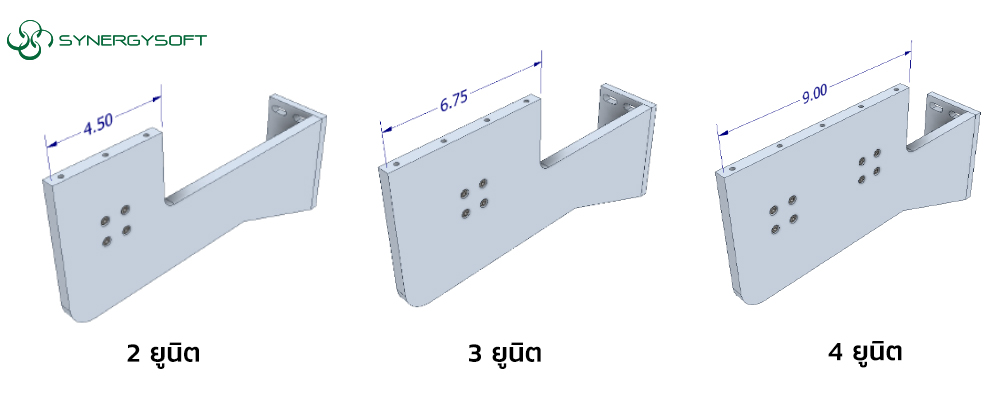

• ชิ้นส่วนที่สามารถปรับยืดหยุ่นได้


สถานะจำลองแต่ละแบบสามารถสร้างเงื่อนไขความแตกต่าง จากคุณสมบัติ ดังนี้

• ขนาด / มิติ
• ลักษณะเฉพาะ / การขึ้นรูป
• องค์ประกอบชิ้นงาน / รายการวัสดุ
• คุณสมบัติของชิ้นงาน
• ตัวแปรพารามิเตอร์

ข้อดีเมื่อเทียบกับ Version  ต่ำกว่า 2021

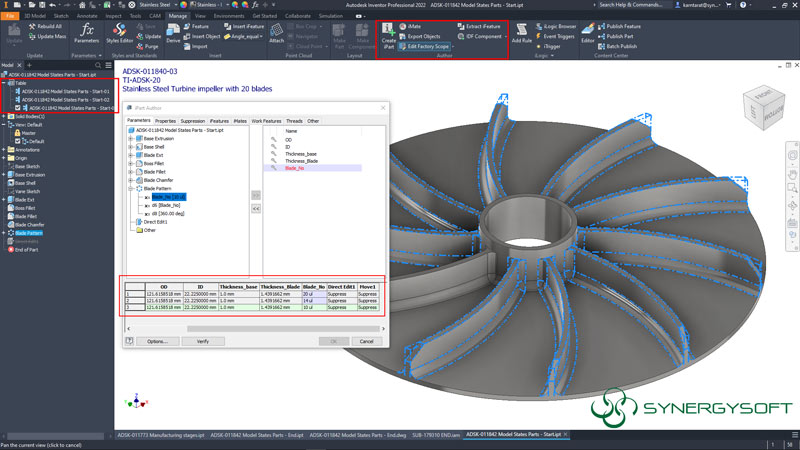

          สำหรับ Model State คำสั่งใหม่ที่ถูกเพิ่มเข้ามาในเวอร์ชั่น 2022 หากจะสร้างงานลักษณะเดียวกันนี้ใน Inventor Version เดิม (ต่ำกว่า 2021 เป็นต้นไป) ทางผู้ใช้งานอาจใช้งานคำสั่งออกแบบด้วยคำสั่งตระกูล iPart / iAssembly ที่อยู่ภายใต้เมนู Manage >> Author แต่จะมีขั้นตอนในการสร้างเงื่อนไขคุณสมบัติที่ยุ่งยากกว่า เมื่อเทียบกับการใช้งาน Model State

อ้างอิง
https://knowledge.autodesk.com/support/inventor/learn-explore/caas/CloudHelp/cloudhelp/2022/ENU/Inventor-WhatsNew/files/GUID-AF380945-50B6-48B3-9D3A-578B85FFA260-htm.html
