5 ขั้นตอนในการทำให้โมเดลมีสีสันเงางามเสมือนจริงสำหรับ Autodesk Inventor

ในการออกแบบชิ้นงานนั้น เรื่องของความสมจริงและสีสันของโมเดลที่สวยงามถือเป็นเรื่องสำคัญ ซึ่งใน Autodesk Inventor มีวัสดุให้เลือกใช้แสดงผลเหมือนชิ้นงานจริง มีแสงและเงาหลากหลายรูปแบบ วิธีที่จะทำให้โมเดลมีสีสันและเงาเสมือนจริงนั้นสามารถทำได้ใน 5 ขั้นตอน ดังนี้

ขั้นตอนที่ 1 - เงา

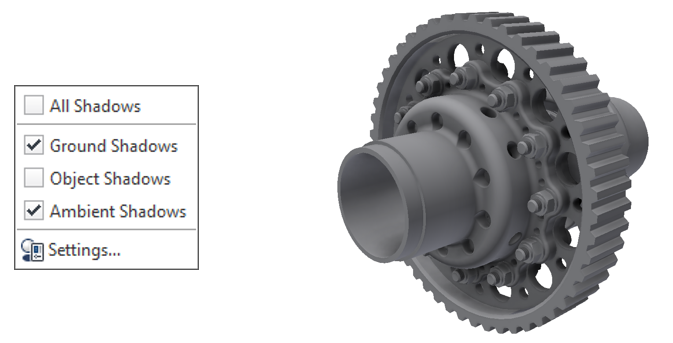

เริ่มต้นจากการเปิดการแสดงผลของเงาตกกระทบของวัตถุ ทิศทาง มุมมองที่สมจริง มุมมองที่ถูกบดบัง แน่นอนว่าเมื่อมีแสงส่องย่อมมีเงาเกิดขึ้นตามทิศทางของแสงที่ส่องผ่าน ดังนั้นให้เปิดการทำงานของ Ground Shadows และ Ambient Shadows ไว้เพื่อให้แสดงเงาตกกระทบ

ขั้นตอนที่ 2 – แสงและฉากหลัง

เรื่องของแสงใน Inventor มี 3 ประเภท

1. แสงมาตรฐาน
2. แสงสว่างจากภาพ
3. การรวมแสงมาตรฐานและภาพ

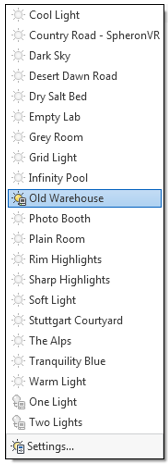

สำหรับ Model ตามรูปนี้ จะใช้วิธี Image Based Lighting (IBL) โดยจะเลือก Old Warehouse เป็นตัวเลือกในการส่องสว่าง

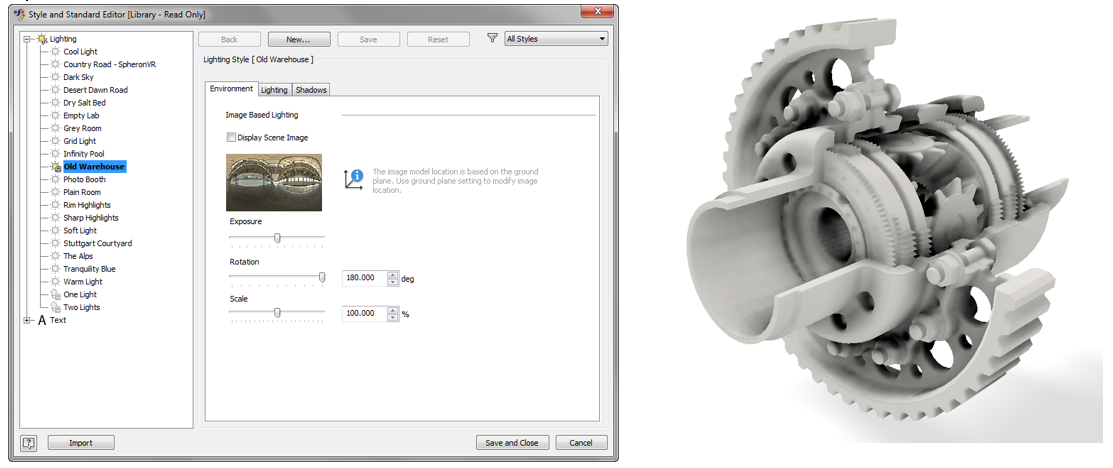

การเลือก "Settings" ที่ด้านล่างจะเป็นการเปิด Style and Standard Editor ซึ่งประกอบด้วยตัวควบคุมเพื่อให้เราสามารถปรับเปลี่ยนสภาพแวดล้อมแสงและเงาได้มากขึ้น โดยการที่จะเปลี่ยนเงา สภาพแวดล้อมเล็กๆน้อยๆ เพื่อเน้นรายละเอียดในรูปแต่ไม่มากเกินไป

วิธีการใช้แสงในรูปแบบ Image Based Lighting (IBL) จะเปิดอยู่โดยค่าเริ่มต้น สำหรับโมเดลนี้ เราต้องการใช้พื้นหลังสีขาว และใช้ประโยชน์จากแสงและการสะท้อนของสิ่งแวดล้อมเท่านั้น

ขั้นตอนที่ 3 – การใส่ Material ลงในโมเดลชิ้นงาน

Material Library ใน Inventor มี 3 ประเภท คือ

1. Autodesk Material Library
2. Autodesk Appearance Library
3. Inventor Material Library

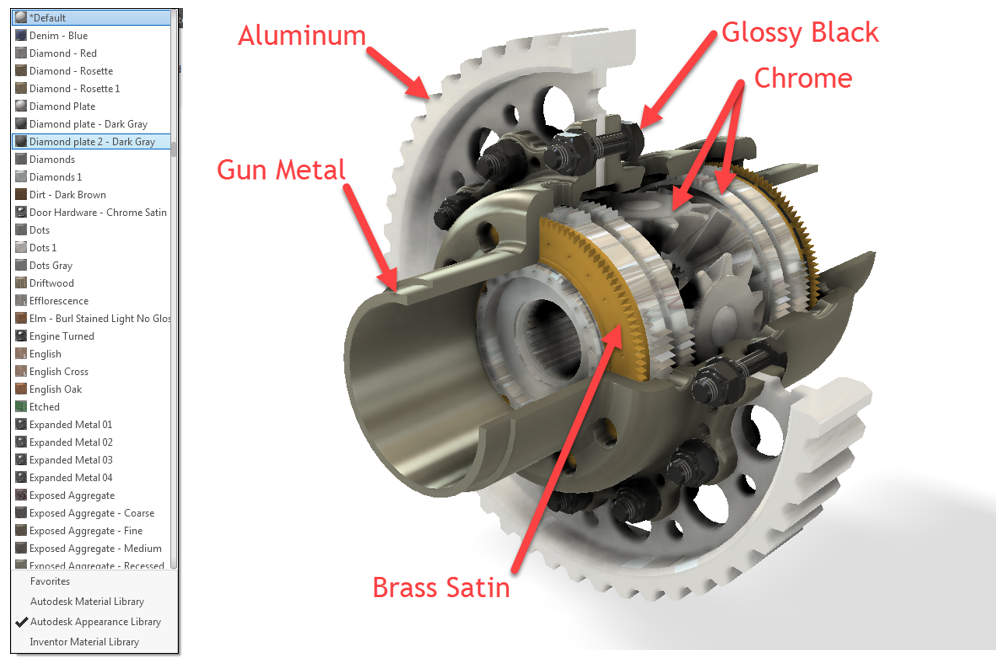

ยกตัวอย่างจะใช้ Autodesk Appearance Library สำหรับโครงการนี้ เป็นคลังที่มีการเลือกวัสดุที่ใหญ่ที่สุดจาก 3 คลังวัสดุ วัสดุเหล่านี้สามารถใช้กับผลิตภัณฑ์อื่นๆ ในกลุ่มผลิตภัณฑ์ Autodesk ที่มี Library เดียวกันได้

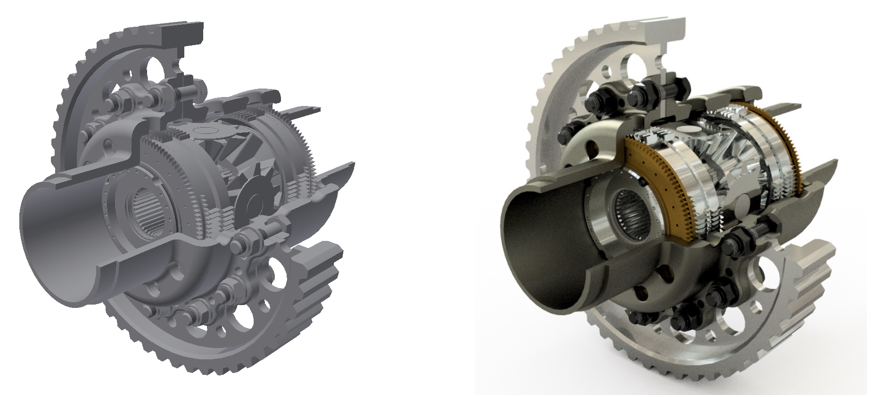

กำหนด Material ให้กับโมเดล

 ขั้นตอนที่ 4 – ตั้งค่าในการ Render

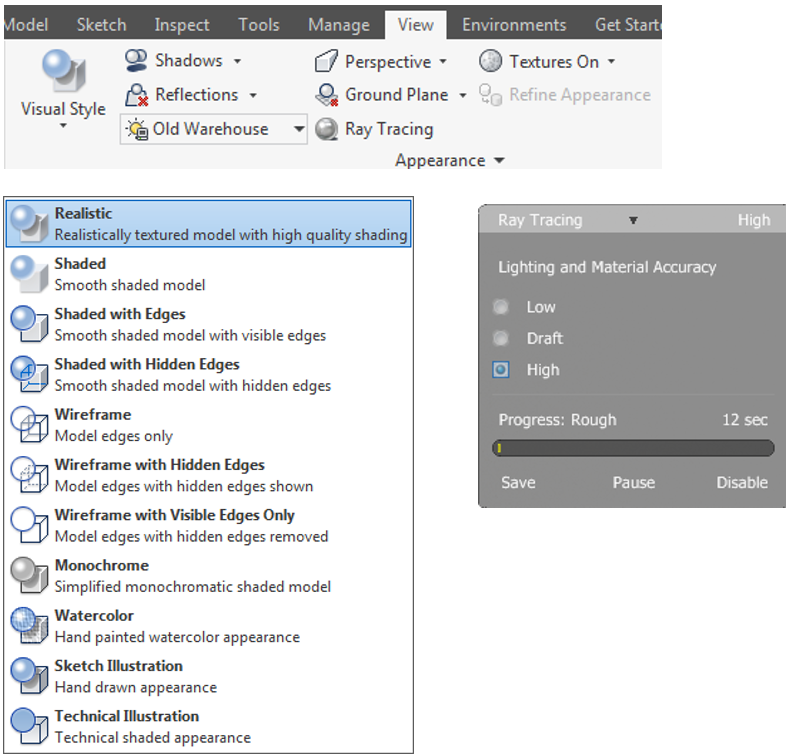

ใน View Tab จะมีคำสั่ง Visual Style ที่ใช้ในการกำหนดรูปแบบการแสดงผลของโมเดล ซึ่งหากเลือกการแสดงผลสำหรับโครงการนี้จะใช้ตัวเลือกป็น “Realistic” เพื่อให้เห็นการแสดงผลตาม Material จริง และทำการปรับความละเอียดได้ในหน้าต่าง Ray Tracing อีกด้วย

เมื่อต้องการปรับค่าในหน้าต่าง Ray Tracing ที่มุมขวาล่างของหน้าจอ เราจะใช้การตั้งค่า "High" ซึ่งจะทำให้เราได้รับการสะท้อนแสงเงาและแสงสว่างสูงสุดสำหรับโครงการของเรา ซึ่งจำเป็นต้องใช้เครื่องคอมพิวเตอร์ที่มีสเปคสูงเท่านั้น เราจะรอประมาณ 5 นาที จะได้ภาพที่สวยงามดีเยี่ยม สำหรับการนำเสนองาน

ขั้นตอนที่ 5 – การปรับตั้งมุมมองกล้อง

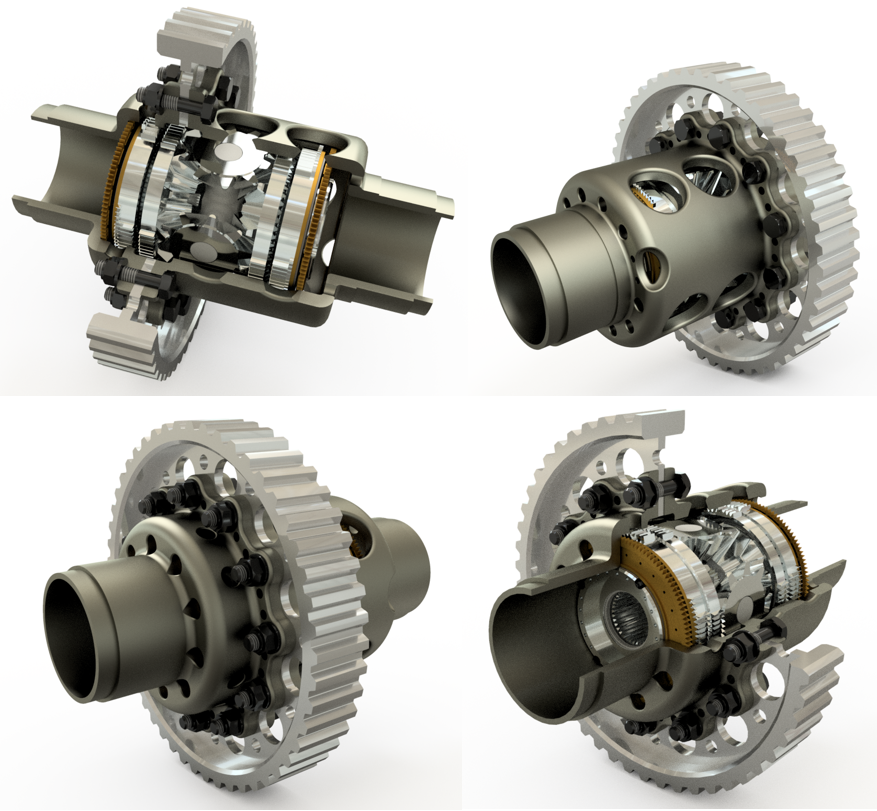

โดยปกติการที่จะได้ภาพที่ดี สวยงาม ต้องใช้หลายๆ มุมกล้อง โดยการเลือกใช้มุมกล้องที่แตกต่างกัน เพื่อหาภาพที่ดีที่สุด อาจทำการสร้างมุมมองการออกแบบหลายๆ มุมเพื่อใช้เป็นตัวเลือก และสามารถเปลี่ยนมุมกล้องได้อย่างรวดเร็ว รูปนี้คือรูปสุดท้ายที่มีมุมมองที่แตกต่างกัน ขั้นตอนทั้งหมดใช้เวลา 30-45 นาทีในการทำให้ภาพเสร็จสมบูรณ์
