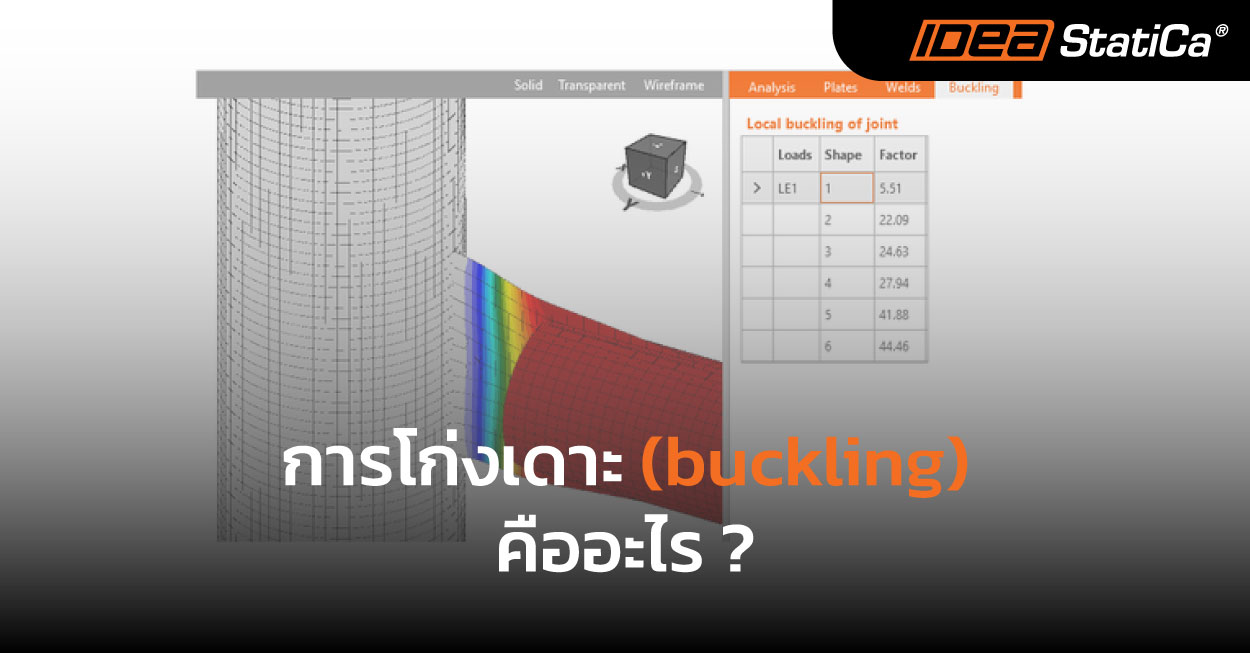

การโก่งเดาะคืออะไร ? (buckling)

การโก่งเดาะ (Bucking) คือการเสียรูปอย่างกะทันหันของชิ้นส่วนโครงสร้างรับแรงอัด มักเกิดขึ้นเมื่อแรงอัดในชิ้นส่วนถึงค่าวิกฤต แม้ว่าโครงสร้างที่โก่งเดาะอาจไม่พังทลายในทันที แต่มีการเปลี่ยนแปลงทางรูปร่างชิ้นส่วน และโครงสร้างไม่สามารถรองรับน้ำหนักตามที่ออกแบบไว้ได้อีกต่อไป ดังนั้นการโก่งเดาะถือเป็นรูปแบบหนึ่งของการวิบัติ และควรได้รับการวิเคราะห์อย่างรอบคอบโดยวิศวกรโครงสร้าง

รูปแบบการโก่งเดาะ มีสองประเภท: การโก่งเดาะทั้งหมด(Global Buckling)  และการโก่งเฉพาะที่ (Local Buckling) ซึ่ง การโก่งเดาะทั้งหมด(Global Buckling) เป็นรูปแบบการโก่งเดาะที่หน้าตัดเสาทั้งหมดเกิดการดัดงอออกทางด้านข้าง (Flexural Buckling) หรือเกิดการบิดแบบทันทีทันใดโดยไม่มีการดัดเข้ามาร่วมด้วย (Torsional Buckling) หรือการดัดออกทางด้านข้างร่วมกันกับการบิดไปพร้อมกัน (Flexural Torsional Buckling) ในส่วนของ การโก่งเฉพาะที่ (Local Buckling) นั้นเป็นการโก่งเดาะที่เกิดกับชิ้นส่วนแผ่นบางของโครงสร้างรับแรงอัดบางส่วน ตรงตำแหน่งที่เกิดการดัดจะไม่เกิดการเลื่อนของหน้าตัด(Translation) แต่อาจเกิดการหมุนได้

IDEA StatiCa ช่วยให้วิศวกรโครงสร้างประเมินการโก่งเดาะทั้งในรูปแบบของ การโก่งเดาะทั้งหมด(Global Buckling)  และการโก่งเฉพาะที่ (Local Buckling) ในบริเวณรอยต่อโครงสร้างได้อย่างแม่นยำ

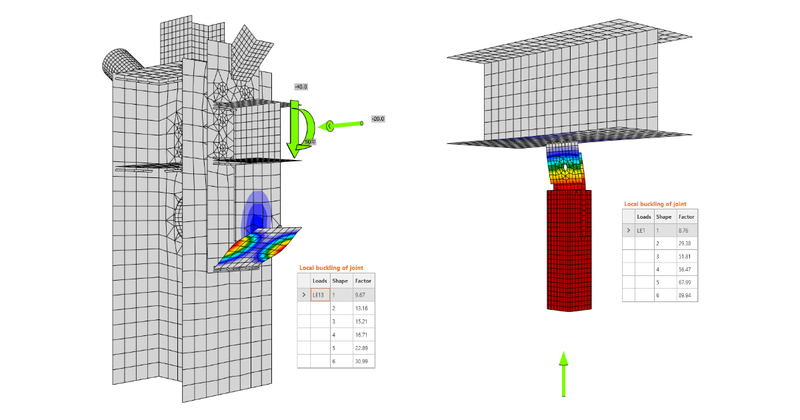

ใน โมเดลโครงสร้าง ของโปรแกรม IDEA StatiCa นั้น Member ชิ้นส่วนต่างๆจะได้รับการวิเคราะห์การโก่งเดาะทั้งหมด(Global Buckling)  และการโก่งเดาะเฉพาะที่ (Local Buckling) โดยเฉพาะจุดรอยต่อที่มีการค้ำยัน และมีการนำ Gusset Plate มาใช้ในบริเวณรอยต่อโครงสร้างเหล็ก ซึ่งหลังจากที่ซอฟต์แวร์ทำการคำนวนแบบ Trial&Error ในรูปแบบต่างๆ ที่เป็นไปได้ พร้อมกับตัวคูณวิกฤติ (ปัจจัยการโก่งเดาะ) จะถูกคำนวณสำหรับรูปร่างการโก่งเดาะในแต่ละรูปแบบ หากตัวคูณวิกฤติสูงกว่าค่าที่แนะนำจากมาตรฐาน ก็ไม่จำเป็นต้องมีการประเมินเพิ่มเติม อย่างไรก็ตาม หากตัวคูณวิกฤติ (ปัจจัยการโก่งเดาะ) ต่ำกว่าค่าที่แนะนำ จำเป็นต้องพิจารณาผลกระทบลำดับขั้นที่สูงกว่านี้ต่อไป

ทั้งหมดที่กล่าวมานี้ สิ่งสำคัญที่ต้องกล่าวถึงคือ การอ่านผลลัพธ์การคำนวณจากโปรแกรม IDEA StatiCa นั้นเป็นเรื่องที่จำเป็นที่จะต้องใช้วิจารณญาณทางวิศวกรรมของผู้ออกแบบโครงสร้าง เสมอเมื่อมีการประเมินผลลัพธ์ที่เกิดขึ้น ทั้งนี้ขึ้นกับประสบการณ์ และรูปแบบของการสร้างแบบจำลองโครงสร้างให้เสมือนจริงมากที่สุด เพื่อให้ผลการคำนวณที่ได้ถูกต้องและแม่นยำมากขึ้น

หากต้องการเรียนรู้วิธีวิเคราะห์การโก่งเดาะเฉพาะจุด โปรดดูบทความเหล่านี้

• Steel joint buckling analysis : คลิก
• Global buckling vs. local buckling. What does it mean? : คลิก

หากต้องการเรียนรู้เพิ่มเติมว่า IDEA StatiCa สามารถช่วยวิศวกรโครงสร้างในการวิเคราะห์การโก่งเดาะได้อย่างไร โปรดอ่านบทความเหล่านี้

• Buckling analysis according to AISC : คลิก
• Lateral Torsional Buckling : คลิก

---
