Connection Wizard ตัวช่วยอัจฉริยะสำหรับการออกแบบการเชื่อมต่อโครงสร้างเหล็กใน IDEA StatiCa

IDEA StatiCa นำเสนอ Connection Wizard ซึ่งเป็นอินเทอร์เฟซใหม่ที่ชัดเจนและเป็นขั้นตอน ออกแบบมาเพื่อช่วยให้ผู้ใช้งานทุกคนเข้าถึงเทมเพลตมาตรฐาน ไลบรารีของบริษัท และดูตัวอย่างการเชื่อมต่อได้อย่างเต็มที่ โดยควบคุมรูปทรงและการออกแบบได้อย่างสมบูรณ์

Connection Wizard มอบจุดเริ่มต้นสำหรับโมเดลใหม่ของคุณ โดยมีโซลูชันสำหรับทั้งผู้ใช้งาน Connection App ระดับเริ่มต้น (junior user) และผู้ใช้งานขั้นสูง (advanced user)

ประโยชน์หลักของ Connection Wizard

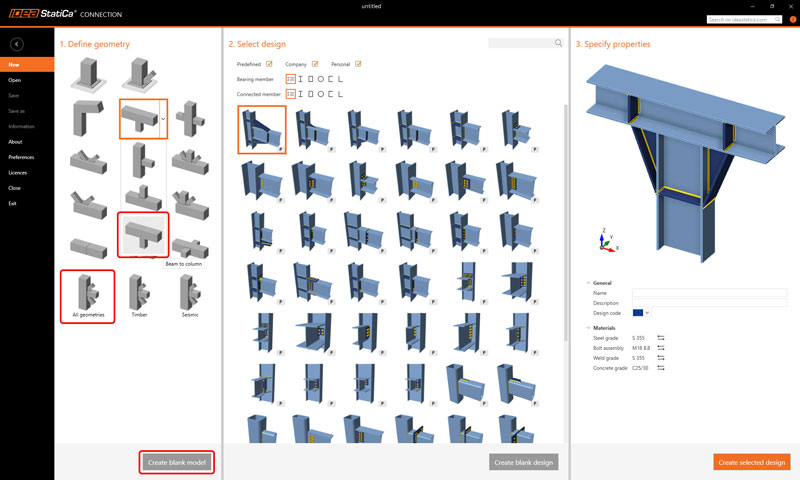

ค้นหารูปทรงและการออกแบบที่คุณต้องการได้อย่างรวดเร็ว

ช่วยเร่งกระบวนการสร้างแบบจำลองและข้ามไปสู่การวิเคราะห์การเชื่อมต่อได้ทันที ระบบมีการกรองและค้นหาที่ช่วยในเรื่องนี้

เริ่มต้นการออกแบบด้วยเทมเพลต

สามารถใช้เทมเพลตจากชุดส่วนตัว (Personal) และ/หรือชุดของบริษัท (Company) จาก Connection Library ได้โดยตรง ไม่จำเป็นต้องสร้างรูปทรงที่จำเป็นก่อน

ใช้การตั้งค่าโมเดลที่เหมาะสม

เทมเพลตที่กำหนดไว้ล่วงหน้าทั้งหมดถูกสร้างและตั้งค่าให้มีการตั้งค่าโมเดลที่ถูกต้อง สิ่งนี้จะช่วยให้ผู้ใช้ระดับเริ่มต้นมั่นใจในโปรเจกต์ของตน ชุดรูปทรงมาตรฐานพร้อมเทมเพลตพารามิเตอร์ที่กำหนดไว้ล่วงหน้ามอบโซลูชันที่ปลอดภัยและมีประสิทธิภาพสำหรับการเชื่อมต่อมาตรฐาน

การสร้างโปรเจกต์ใน Wizard มี 3 ขั้นตอนง่ายๆ

1.กำหนดรูปทรง (Define the geometry)

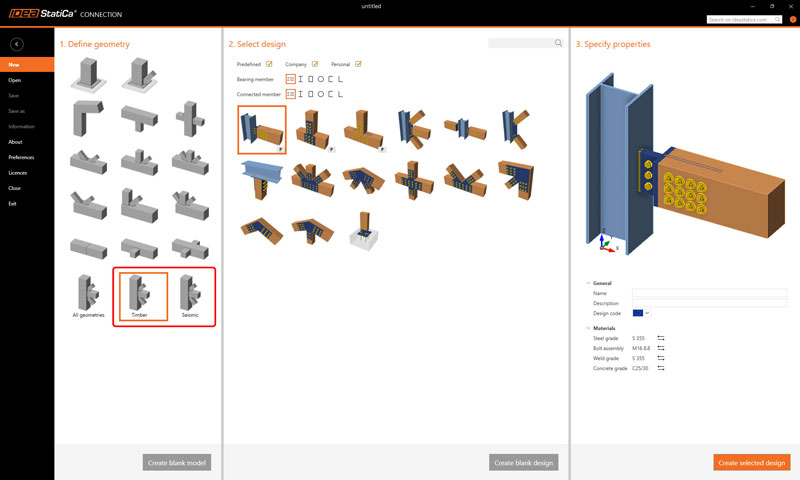

ในส่วนแรก คุณสามารถกำหนดรูปทรงของโมเดลได้ มีเมนูดรอปดาวน์ใหม่ที่ควบคุมการวางแนวเชิงพื้นที่ของโมเดล หากไม่พบรูปทรงที่ต้องการในรายการที่กำหนดไว้ล่วงหน้า คุณสามารถใช้ตัวเลือก "All geometries" ที่ด้านล่างได้ เทมเพลตสำหรับการเชื่อมต่อไม้ (Timber connections) หรือการออกแบบ Seismic มีอยู่ในหมวดหมู่เฉพาะ

2.เลือกการออกแบบ (Choose the design)

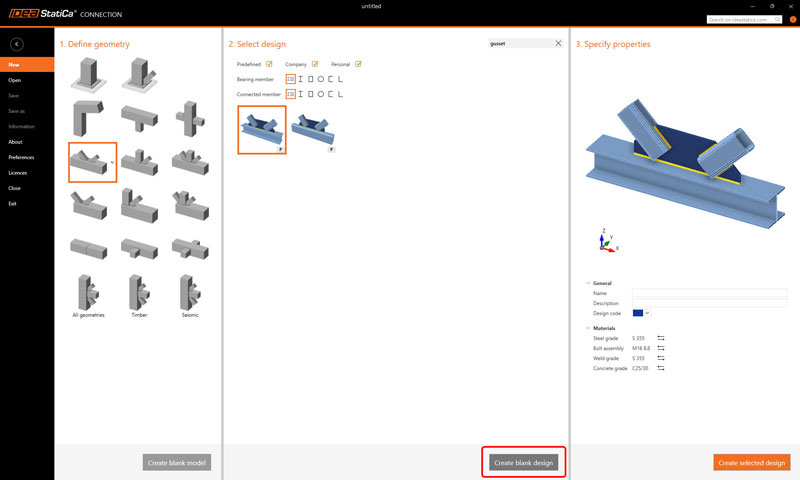

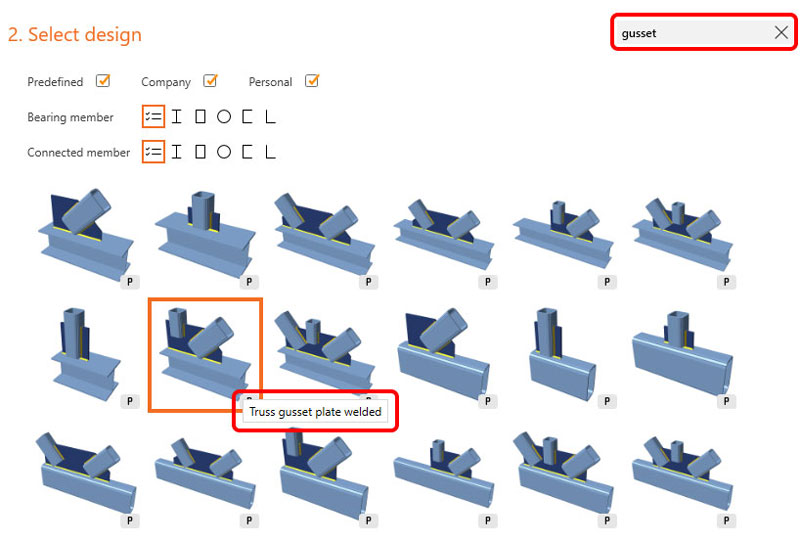

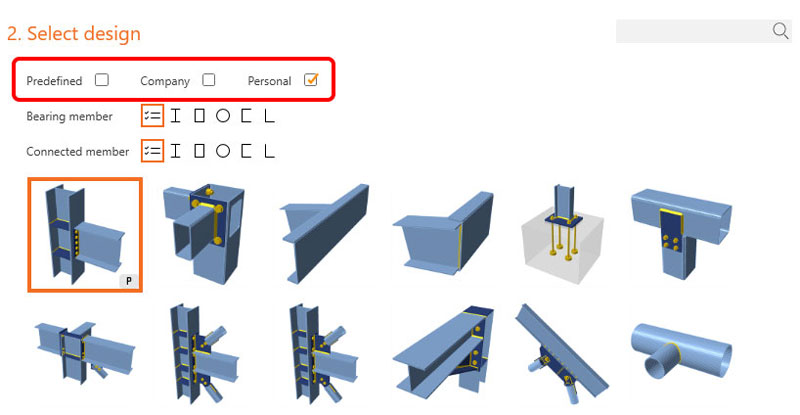

ในส่วนที่สอง Connection Wizard จะแสดงเทมเพลตที่มีอยู่ตามรูปทรงที่เลือก คุณสามารถกรองเทมเพลตเหล่านี้ตามหน้าตัดของชิ้นส่วนรับน้ำหนักและ/หรือชิ้นส่วนที่เชื่อมต่อได้ คุณยังสามารถเปิด/ปิดชุดเทมเพลตสามชุด: "Predefined set" (เทมเพลตที่จัดทำโดย IDEA StatiCa), "Company" (ชุดที่คุณสามารถบันทึกเทมเพลตที่กำหนดเอง) และ "Personal" (ชุดสำหรับบันทึกเทมเพลตส่วนตัว) มีช่องค้นหาเพื่อค้นหาเทมเพลตที่ต้องการได้เร็วขึ้นด้วย หากต้องการสร้างโปรเจกต์การออกแบบเปล่า (ที่มีรูปทรงที่กำหนด) สามารถใช้ปุ่ม "Create blank design" ที่ด้านล่างของส่วนนี้ได้

3.ระบุคุณสมบัติ (Specify properties)

ตัวเลือกทั้งหมด เช่น ข้อมูลโมเดล รหัสที่ใช้ และวัสดุเริ่มต้น สามารถตั้งค่าได้ในส่วนที่สามนี้

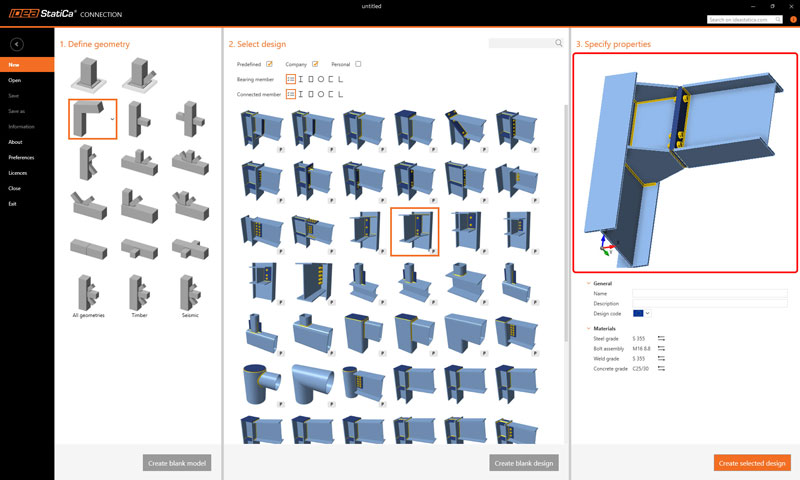

การแสดงตัวอย่างแบบเรียลไทม์ มีภาพตัวอย่างโมเดลจริงแสดงในหน้าต่าง 3D คุณสามารถเห็นว่าโมเดลที่สร้างขึ้นมีลักษณะอย่างไร โดยมีเทมเพลตที่ใช้กับรูปทรงที่เลือก โมเดลสามารถหมุนหรือซูมเพื่อตรวจสอบรายละเอียดทั้งหมดได้ Connection Wizard จึงเป็นเครื่องมือที่ช่วยให้การออกแบบการเชื่อมต่อโครงสร้างเหล็กด้วย IDEA StatiCa เป็นไปอย่างราบรื่น รวดเร็ว และแม่นยำยิ่งขึ้นสำหรับผู้ใช้งานทุกระดับ

ขอบคุณข้อมูลจาก IDEA StatiCa
