การนำเข้าจุดยึดจาก IDEA StatiCa Connection ไปยัง IDEA StatiCa Detail (BETA) เพื่อการออกแบบคอนกรีตเสริมเหล็ก

การออกแบบจุดยึด (Anchoring) บนโครงสร้างคอนกรีตอาจเป็นความท้าทายที่สำคัญสำหรับวิศวกรโครงสร้าง โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องเสริมเหล็กให้กับบล็อกคอนกรีต ซึ่งเป็นความสามารถที่ไม่มีในแอปพลิเคชัน IDEA StatiCa Connection แต่ด้วยการพัฒนาของ IDEA StatiCa 3D Detail (BETA) และการเชื่อมโยงโดยตรงระหว่าง Connection และ Detail ทำให้ Workflow การทำงานของคุณดียิ่งขึ้น

บทความนี้จะพาคุณไปทำความเข้าใจถึงวิธีการทำงานและประโยชน์ของการนำเข้าแบบจำลองจุดยึดจาก IDEA StatiCa Connection ไปยัง 3D Detail เพื่อให้คุณสามารถออกแบบและตรวจสอบจุดยึดในบล็อกคอนกรีตเสริมเหล็กได้อย่างมีประสิทธิภาพและแม่นยำยิ่งขึ้น

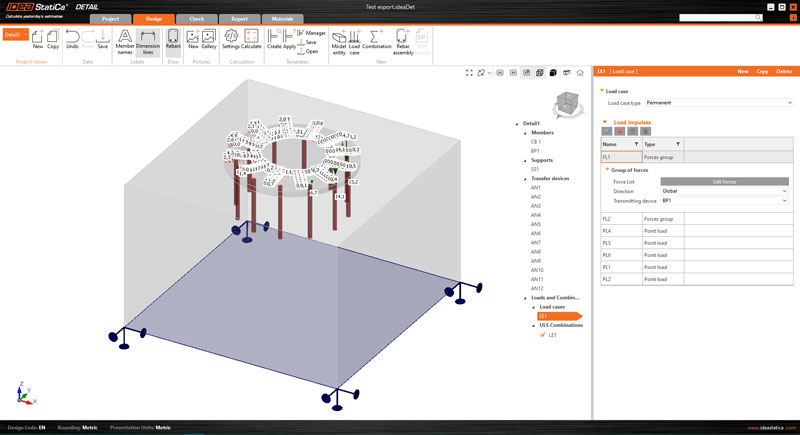

ทำไมต้องเชื่อมต่อ Connection สู่ Detail ?

เดิมที IDEA StatiCa Connection สามารถจำลองและตรวจสอบจุดยึดในบล็อกคอนกรีตเปล่าได้ตาม Eurocode อย่างไรก็ตาม หากคุณต้องการ เสริมเหล็กบล็อกคอนกรีต ความสามารถนี้ยังไม่พร้อมใช้งานใน Connection นี่คือจุดที่ 3D Detail (BETA) เข้ามามีบทบาทสำคัญ

3D Detail ได้รับการพัฒนาโดยเน้นที่การออกแบบจุดยึดในบล็อกคอนกรีต และสามารถวิเคราะห์ได้ทั้งองค์ประกอบจุดยึดและตัวบล็อกคอนกรีตเอง สิ่งที่โดดเด่นคือ การเชื่อมโยงโดยตรง ระหว่าง Connection และ Detail ช่วยให้การถ่ายโอนข้อมูลเป็นไปอย่างราบรื่น ณ เวอร์ชัน 24.1 นั้น 3D Detail ได้ออกจากโหมด BETA แล้ว

กระบวนการนำเข้าที่ง่ายดายและรวดเร็ว

สำหรับผู้ใช้งาน Connection ที่ออกแบบ จุดยึดตามมาตรฐาน Eurocode คุณสามารถ นำเข้าโมเดลของคุณจาก Connection ไปยัง 3D Detail ได้ด้วยการคลิกปุ่มเดียว

วิธีการทำงาน

การนำเข้าอนุญาตเฉพาะโมเดลจุดยึดเท่านั้น หากไม่มีบล็อกคอนกรีตในโมเดล ปุ่มส่งออกไปยัง Detail จะถูกปิดใช้งาน โมเดลใน Connection ต้องได้รับการคำนวณแล้ว หากไม่มีผลลัพธ์ ไอคอนส่งออกจะถูกปิดใช้งานพร้อมข้อความว่า "Results unavailable, calculate the model first" เมื่อโมเดลจุดยึดได้รับการคำนวณแล้ว ปุ่มนำเข้าจะเปิดใช้งาน

ขั้นตอนการส่งออก

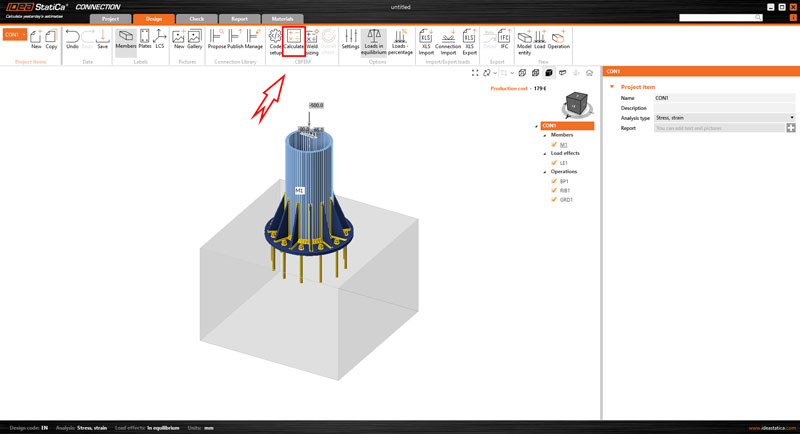

1.สร้างโมเดลจุดยึดใน Connection ตาม Eurocode และคลิกปุ่ม "Calculate"

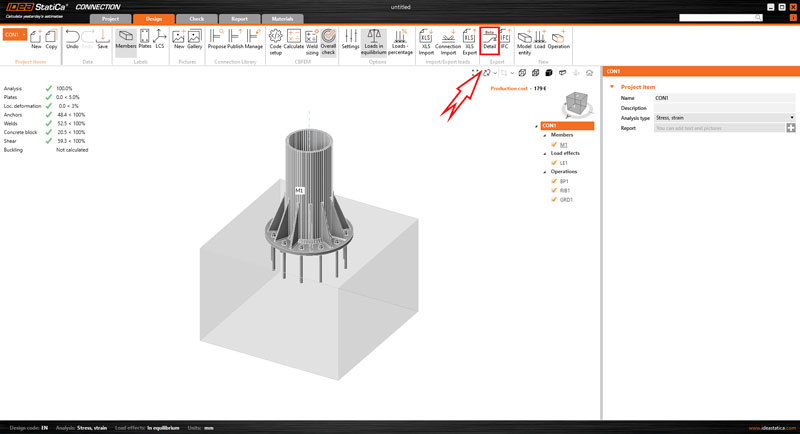

2.เมื่อมีผลลัพธ์ปรากฏขึ้น การส่งออก "footing" (ในที่นี้คือ anchoring) จะเปิดใช้งาน คลิกปุ่ม "Detail" บน Ribbon

3.หน้าต่างโต้ตอบจะปรากฏขึ้นเพื่อสอบถามตำแหน่งและชื่อไฟล์ Detail ใหม่ หลังจากส่งออกสำเร็จ โปรเจกต์ใน Detail จะถูกสร้างขึ้น

อะไรบ้างที่ถูกถ่ายโอนอัตโนมัติ ?

เมื่อคุณส่งออกแบบจำลองจาก Connection ไปยัง Detail ข้อมูลที่สำคัญจะถูกถ่ายโอนโดยอัตโนมัติ ทำให้คุณประหยัดเวลาและลดข้อผิดพลาด ข้อมูลที่ถ่ายโอนได้แก่

• รูปทรงเรขาคณิตของบล็อกคอนกรีตและแผ่นฐาน

• ตำแหน่งและคุณสมบัติของจุดยึด

• โหลดที่คำนวณได้

• มีการสร้างฐานรองรับพื้นผิว (Surface support) ที่ด้านล่างของบล็อกคอนกรีตโดยอัตโนมัติ

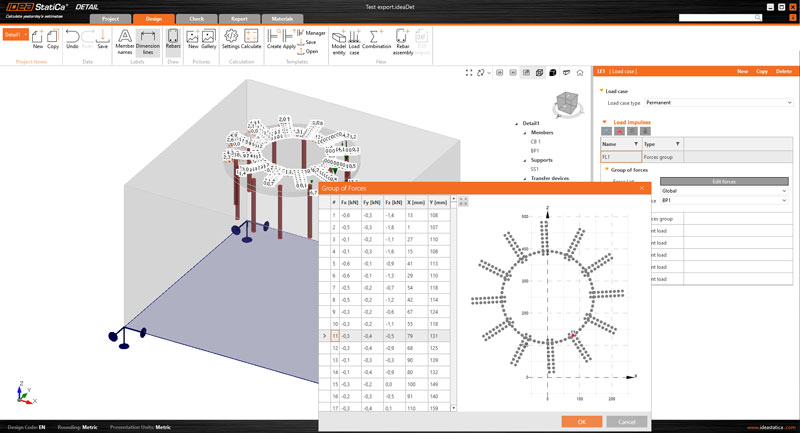

ความเข้าใจเชิงลึกเกี่ยวกับการถ่ายโอนโหลด

การนำเข้าโหลดถือเป็นส่วนที่สำคัญที่สุด สำหรับผลกระทบโหลดที่คำนวณได้ทุกรายการใน Connection, จะมีการสร้าง Load case และ ULS combination ที่เกี่ยวข้องโดยอัตโนมัติใน Detail

• แผ่นฐาน (Base plate) จะถูกโหลดด้วยแรงที่เกิดจากการเชื่อม (forces in welds) ซึ่งถูกจำลองเป็น Group of forces แรงที่นำเข้ามาสำหรับการโหลดแผ่นฐานนั้นจะแสดงด้วยกลุ่มของแรงที่อิงตามความเค้นในการเชื่อมระหว่างแผ่นฐานและชิ้นส่วนเหล็กในโมเดล Connection

• จุดยึด (Anchors) จะถูกจำลองและโหลดอย่างอิสระจากแผ่นฐาน และจะถูกโหลดตามแนวแกนด้วยแรงแบบจุด (point loads) จุดยึดจะถ่ายเทเฉพาะ แรงอัด (compression) และ แรงดึง (tension) เท่านั้น
• แรงเฉือน (Shear) จะถูกถ่ายเทโดยแรงเสียดทานระหว่างบล็อกคอนกรีตและแผ่นฐาน
  เมื่อโมเดลถูกนำเข้าจากแอป Connection แรงกระตุ้นโหลดจะถูกสร้างขึ้นโดยอัตโนมัติ7. การโหลดของจุดยึดจะแสดงในฉากด้วยลูกศรคู่ในทิศทางตรงกันข้าม โดยลูกศรหนึ่งแสดงแรงดึงที่กระทำเฉพาะด้านบนของจุดยึด และอีกลูกศรแสดงแรงอัดที่กระทำบนแผ่นฐาน

ขั้นตอนสุดท้ายสู่การออกแบบที่สมบูรณ์

หลังจากที่โมเดลและโหลดถูกนำเข้ามาใน Detail แล้ว ขั้นตอนเดียวที่เหลือคือการ เพิ่มการเสริมเหล็ก (reinforcement) และทำการคำนวณโมเดล

*ข้อควรทราบ การตรวจสอบรหัส (Code-checks) ใน 3D Detail ปัจจุบันรองรับเฉพาะ Eurocode (EN) เท่านั้น

การเชื่อมโยงระหว่าง IDEA StatiCa Connection และ 3D Detail เป็นโซลูชันที่ทรงพลังสำหรับวิศวกรที่ต้องการจัดการกับความซับซ้อนของการออกแบบจุดยึดในโครงสร้างคอนกรีตเสริมเหล็ก ด้วย Workshop ที่ราบรื่น การถ่ายโอนข้อมูลอัตโนมัติ และความสามารถในการวิเคราะห์เชิงลึก ทำให้คุณสามารถสร้างการออกแบบที่ปลอดภัยและเป็นไปตามมาตรฐานได้อย่างมีประสิทธิภาพ หาก License ใช้งานของคุณยังไม่มีแอป Detail คุณสามารถทดลองใช้โมดูลทดสอบ Detail ได้ฟรีพร้อมฟังก์ชันการทำงานเต็มรูปแบบ ซึ่งฟังก์ชันนี้ได้ถูกเผยแพร่ใน IDEA StatiCa เวอร์ชั่น 24.0

ขอบคุณข้อมูลจาก : IDEA StatiCa
