ตึกที่สูงที่สุดในปักกิ่งทะยานสู่ฟ้าด้วย BIM

China Zun Tower เป็นโครงสร้างที่สูงที่สุดในเมืองและในพื้นที่ที่มีแนวโน้มความรุนแรงของแผ่นดินไหวถึง 8.0 ซึ่งเป็นตึกแห่งใหม่ของ CITIC Group มีมูลค่า 3.5 พันล้านเหรียญ ตั้งอยู่ในกรุงปักกิ่ง ในส่วนของพื้นที่ทั้งหมดมีขนาด 43.7 ล้านตารางเมตร มีความสูงถึง 528 เมตร 108 ชั้น และ 7 ชั้นใต้ดิน

นวัตกรรมทางเทคนิคตั้งแต่เริ่มจนเสร็จสิ้น และยังมีมากกว่านั้น

แม้จะเป็นตึกที่มีขนาดสูง แต่ทีมผู้บริหารโครงการมีเป้าหมายใหญ่อื่นๆ สำหรับ China Construction Third Engineering Bureau Group Co., Ltd. คือการสร้างตึกระฟ้าที่มีคุณภาพสูงที่สุดด้วยเทคโนโลยีขั้นสูงและมีความน่าเชื่อถือในการปฏิบัติงาน ซึ่ง China Zun จะใช้กระบวนการ connected BIM ที่จะช่วยให้ผู้มีส่วนเกี่ยวข้องทั้งหมดสามารถทำงานร่วมกันและทำงานได้สอดคล้องกันตลอดกระบวนการทั้งหมดตั้งแต่การออกแบบไปจนถึงการปฏิบัติงาน

โดยสมาชิกมากกว่า 100 คนภายในทีม มากกว่า 5,000 ประเด็นที่ตรวจพบระหว่างขั้นตอนการออกแบบและมากกว่า 6,000 ประเด็นที่ถูกค้นพบในขั้นตอนการก่อสร้าง ซึ่งการนำ connected BIM มาใช้ทำให้ข้อผิดพลาดและการรื้อถอนถูกลดลงอย่างมาก คำสั่งการเปลี่ยนแปลงแบบ Passive น้อยลงถึง 80% เมื่อเทียบกับโครงการอื่นๆ ที่คล้ายคลึงกัน การออกแบบรายละเอียดและการประสานงานใน BIM workflow ประหยัดพื้นที่ได้ถึง 7,200 ตารางเมตร การสร้างพื้นที่ปรับแต่งและมูลค่าที่เพิ่มขึ้นมากกว่า 100 ล้านหยวน (1.5 ล้านเหรียญ)

806 รอบของรีวิว drawing การก่อสร้าง ที่ได้รับการอัปเดตและแชร์ในการทำงานร่วมกันนี้ 652 โมเดล BIM และมากกว่า 800 ชิ้นของส่วนประกอบ families ที่ได้สร้างและอัปเดตกับ 20 ผู้รับเหมาช่วง ความถูกต้องแม่นยำที่มีอยู่ของโมเดลและการออกแบบ drawings ทำให้คนงานก่อสร้างเข้าใจและสร้างรากฐานความแข็งแรงสำหรับการประสานงานการก่อสร้างและการตรวจสอบการปะทะกันได้ง่ายขึ้น

“ในฐานะผู้รับเหมาทั่วไปของ China Zun Tower พวกเรามุ่งเน้นไปที่นวัตกรรมทางเทคนิค พวกเรามีการใช้เทคโนโลยีใหม่ๆ มากกว่า 20 เทคโนโลยีในโครงการนี้ ท่ามกลางประสบการณ์การวิวัฒนาการที่ได้จาก BIM พวกเราทำงานอย่างมากมายกับนักออกแบบและผู้รับเหมาช่วงบนโมเดล BIM โดยข้อดีของ BIM คือการรวบรวมข้อมูล เราจึงเพิ่มประสิทธิภาพและคุณภาพของการก่อสร้าง และการปรับปรุงความสามารถของทีม เพื่อการจัดการโครงการที่ยากที่จะแก้ไขมากๆ เช่นนี้” Xu Lishan หัวหน้าวิศวกรและผู้อำนวยการฝ่ายก่อสร้างของ China Zun Tower บริษัท China Construction Third Engineering Bureau Group Co., Ltd. กล่าว

ประหยัดเวลาตั้งแต่ต้นจนจบ

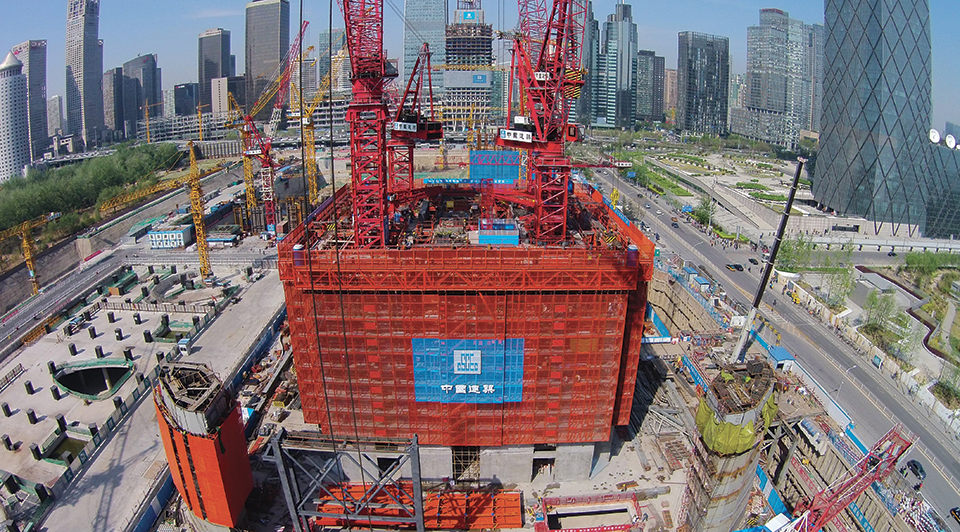

China Construction Third Engineering Bureau Group Co., Ltd. ยังต้องเผชิญหน้ากับการก่อสร้างที่เข้มงวด : 62 เดือนสำหรับการก่อสร้างจนเสร็จ (เร็วกว่า 1.4 เท่าของโครงการที่คล้ายกัน)

ประหยัดเวลาการก่อสร้างตั้งแต่ต้นจนจบอย่างแท้จริง ด้วยฐานของตึก China Zun tower ที่ถูกปูด้วยวัสดุแผ่นหนา 6.5 เมตร และเทคอนกรีตทั้งหมด 56,000 ลูกบากศ์เมตรในครังเดียว BIM workflow จะช่วยใช้การ simulate กระบวนการเททั้งหมด ตลอดจนการปรับปรุงการขับเคลื่อนของรถบรรทุกคอนกรีต อุปกรณ์เครื่องมือ และสตาฟอีกด้วย ด้วยการประสานงานและ simulation นี้ กระบวนการเททั้งหมดจึงใช้เวลาเพียง 93 ชั่วโมง น้อยกว่าที่ประมาณไว้ถึง 7 ชั่วโมง

สถานที่ก่อสร้างแบบดิจิทัล

โมเดล BIM จะช่วยให้ทำงานผ่านอุปกรณ์เคลื่อนที่ การปรับปรุงประสิทธิภาพทั้งหมด และสถานที่ก่อสร้างแบบดิจิทัลสำเร็จผลได้ อุปสรรคทางเทคนิคน้อยลงไปยังเครื่องมือ cloud และอุปกรณ์โทรศัพท์เคลื่อนที่ ข้อมูลโดยตรงตลอดจนกลุ่มทำงานทั้งหมดในไซต์งาน

นอกเหนือจากสมาร์ทโฟน iPad มากกว่า 40 เครื่องที่ใช้สำหรับการจัดการคุณภาพการก่อสร้าง พร้อมกับการจัดเตรียมการตรวจสอบสถานที่อย่างละเอียดขนาดใหญ่ 30 แห่ง ผลที่ตามมา เกือบ 400 ปัญหาและความขัดแย้งกันระหว่างโมเดลและไซต์งานได้รับการแก้ไข

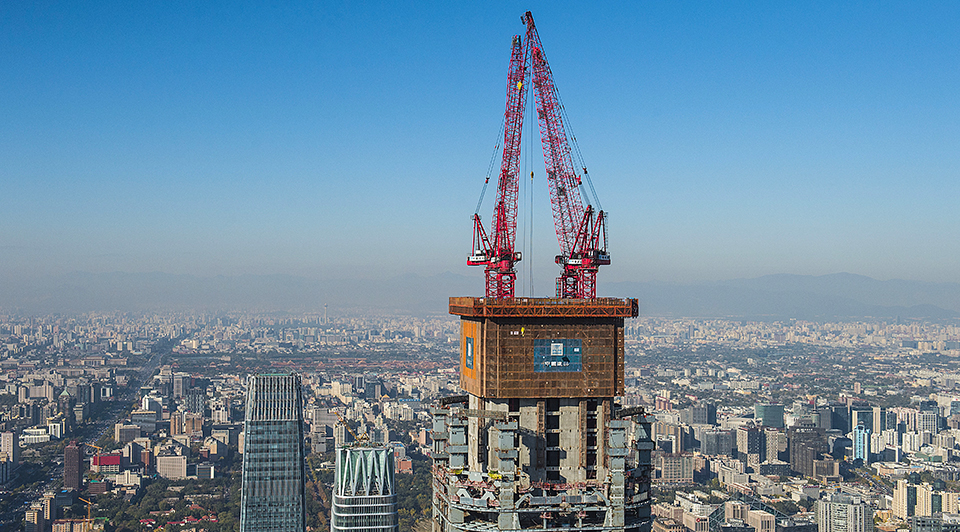

การก่อสร้างที่มีการพัฒนาทางอุตสาหกรรม

โครงการนี้ยังใช้การก่อสร้างแบบสำเร็จรูป เพื่อให้บรรลุผลในการใช้ประสิทธิภาพพลังงานที่ยั่งยืน และการประหยัดต้นทุน โดยการก่อสร้างแบบสำเร็จรูป คุณภาพและความรวดเร็วในการก่อสร้างที่ถูกปรับปรุงให้ดีขึ้นมากด้วยการลดของเสียในการก่อสร้างลงถึงประมาณ 90% น้ำและกระแสไฟฟ้าถูกใช้ไปเพียงแค่ 20% ของโครงการธรรมดาเหล่านั้น

ตั้งแต่ชั้น 7 จนถึงชั้น 102 มีการออกแบบท่อขนส่งแบบสำเร็จรูปถึง 192 ชุด รวมถึงเครื่องปรับอากาศ ระบบน้ำและระบบดับเพลิง โดยการติดตั้ง BIM การ load งานของการเชื่อมในไซต์งานลดลง 30% นอกเหนือจากการประหยัดแรงงานมหาศาล

ทีมออกแบบภายในได้ประกอบชิ้นส่วนสำเร็จรูปที่ซับซ้อนสำหรับการตกแต่งล็อบบี้และสำนักงานพรีเมี่ยม ทีมได้มีการใช้การออกแบบทั่วไปและการนำเข้าพารามิเตอร์ไปยัง CNC สำหรับการผลิต Virtual reality ถูกนำมาใช้ในล็อบบี้เพื่อที่จะได้ดื่มด่ำกับบุคคลอื่นๆ ในสภาพแวดล้อมและการประเมิณผลจากสิ่งที่เห็นและรู้สึก

การเก็บรวบรวมข้อมูลทุกจุด

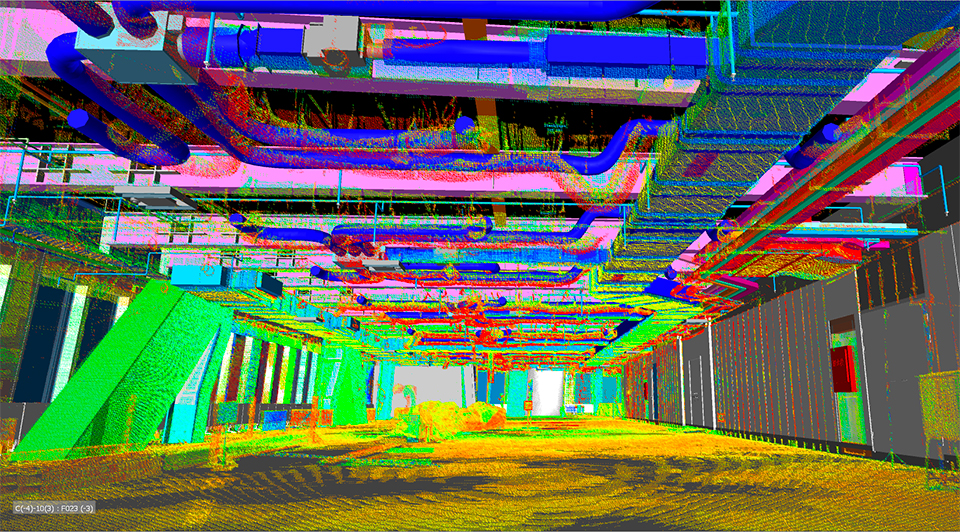

ก่อนแต่ละชั้นจะเสร็จสมบูรณ์ BIM Team ได้ใช้เครื่องแสกนเลเซอร์ 3D ความแม่นยำระดับสูงที่มากถึง 25 จุดแสกนต่อชั้น ด้วยความสามารถในการตรวจสอบและการวิเคราะห์ข้อมูลที่เก็บไว้ในเซิฟเวอร์และการเข้าถึงจากระยะไกล ทีมสามารถระบุข้อบกพร่องหรือปัญหาด้านคุณภาพได้ หลังการก่อสร้างเสร็จสิ้น เครื่องจักรและท่อไฟฟ้าในการกรุผนังในห้องติดตั้งและห้องอุปกรณ์ที่แสกนไปยังข้อมูลเอกสารและข้อมูลสถานที่สำหรับการดำเนินงานและการบำรุงรักษา ท้ายที่สุดข้อมูล point cloud ของ China Zun Tower ทั้งหมดจะถูกจัดเก็บอยู่ศูนย์กลางตำแหน่งที่ตั้ง ซึ่งช่วยให้บรรลุเป้าหมายของวงจร BIM ทั้งหมด ตั้งแต่การออกแบบไปยังการเข้าพักอาศัย
