What’s New Revit 2022 : การ Tag หลายอุปกรณ์ (Multi-Tagging)

นี่ถือเป็นการปรับปรุงที่จำเป็นและเป็นที่ต้องการอย่างมากสำหรับผู้ใช้งาน Revit ในส่วนของ Revit Version 2022 นี้เราสามารถใช้ฟังก์ชั่นในการ Tag องค์ประกอบหลายรายการได้ด้วย Tag เดียวเพียงเพิ่ม Tag ลงไปในอุปกรณ์แล้วใช้คำสั่ง “Add / Remove Host”

 วิธีเดิม

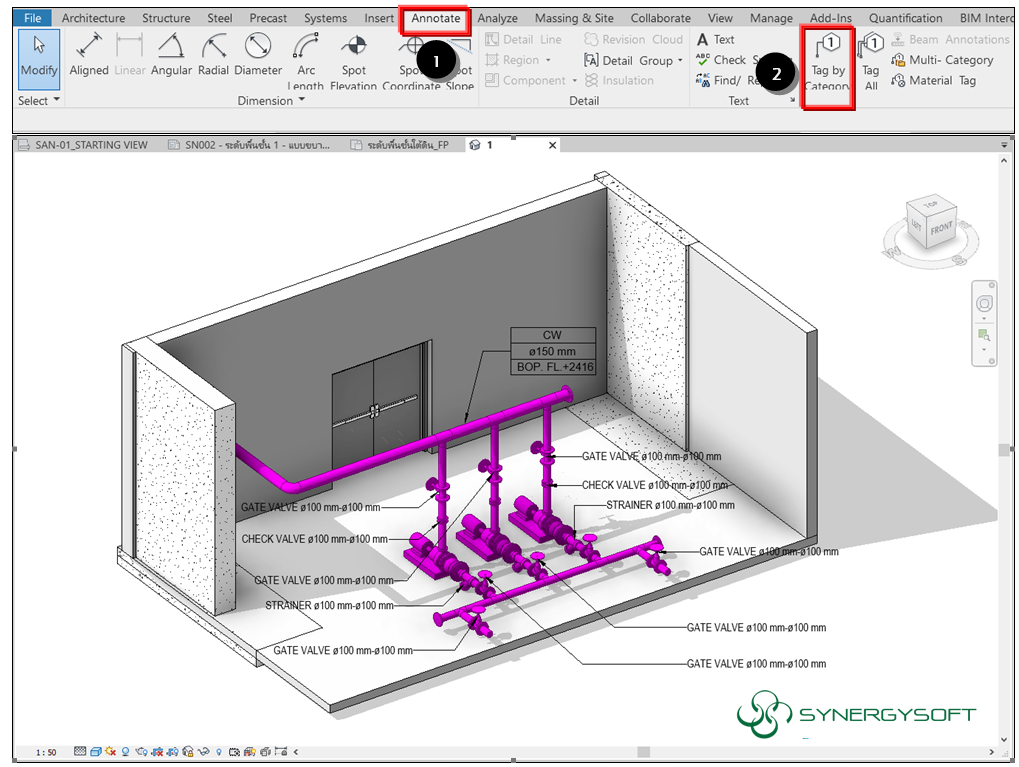

การที่เราต้องการจะ Tag อุปกรณ์ต่างๆ ลงไปใน Sheet นั้น ใน Revit Version ก่อนๆ เราจำเป็นที่จะต้อง Tag ทั้งหมดในส่วนของอุปกรณ์ ไม่ว่าจะเป็นอุปกรณ์เดียวกันก็ตาม โดยวิธีการเดิมคือไปที่ Tab “Annotate” แล้วคลิกเลือกคำสั่ง “Tag by Category” จากนั้นให้ไปคลิกเลือกในส่วนของอุปกรณ์ที่ต้องการ

วิธีใหม่ใน Revit 2022

สำหรับวิธีการใช้คำสั่ง “Add / Remove Host” ขั้นตอนนั้นง่ายเพียงนิดเดียวโดยมีขั้นตอนดังต่อไปนี้

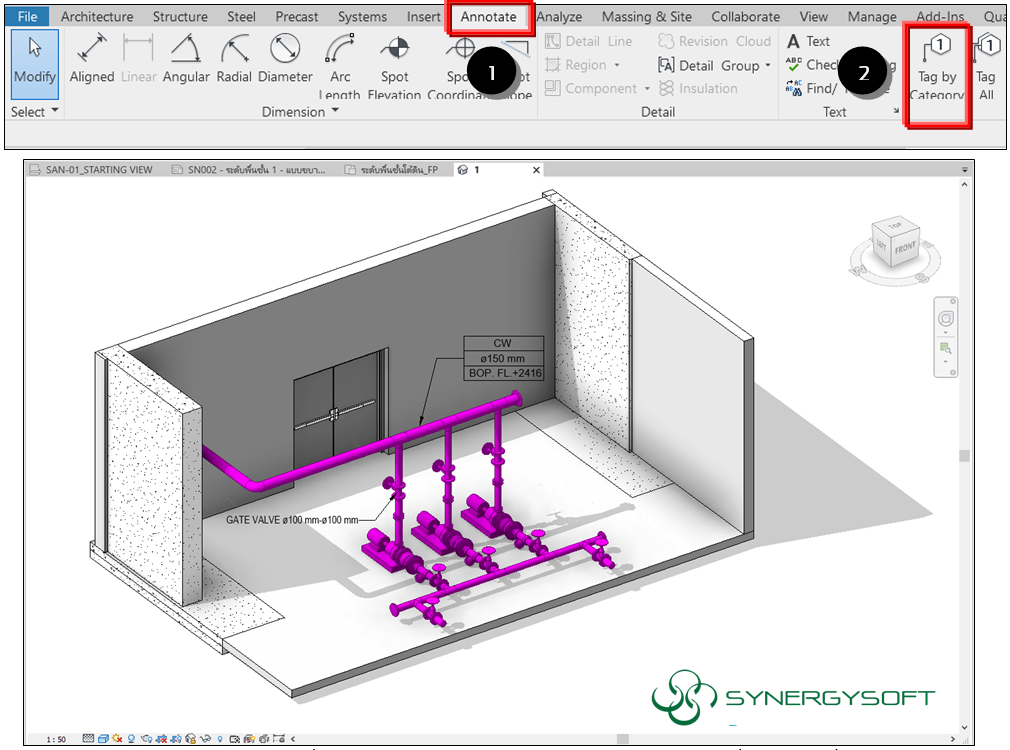

 - ให้ไปที่ Tab “Annotate” แล้วเลือกคำสั่ง “Tag by Category” แล้วมาคลิกเลือกที่อุปกรณ์ที่เราต้องการเพียงชิ้นเดียวในที่นี้ยกตัวอย่างโดยเราต้องการ Tag ในส่วนของ Gate Valve

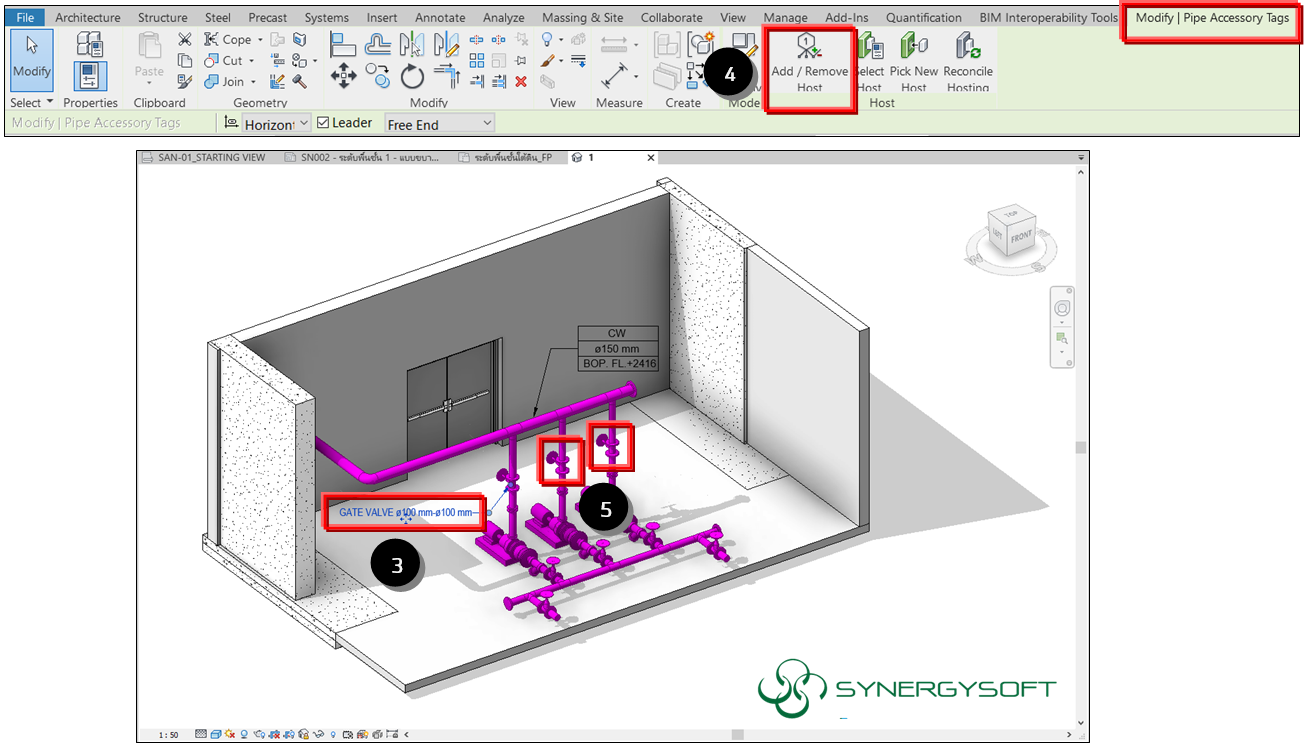

- หลังจากที่เรา Tag ตัว Gate Valve แล้ว ให้เราคลิกเลือกที่ตัว Tag ที่ Tab “Modify” ให้คลิกเลือกคำสั่ง “Add/Remove Host” จากนั้นมาคลิกเลือก Gate Valve ที่เหลือ

 - นอกจากนี้เรายังสามารถแสดงจำนวนของอุปกรณ์โดยการไป Edit Label ที่ตัว Families ของ Tag โดยคลิกเลือกที่ Tag แล้วคลิกคำสั่ง  “Edit Family”

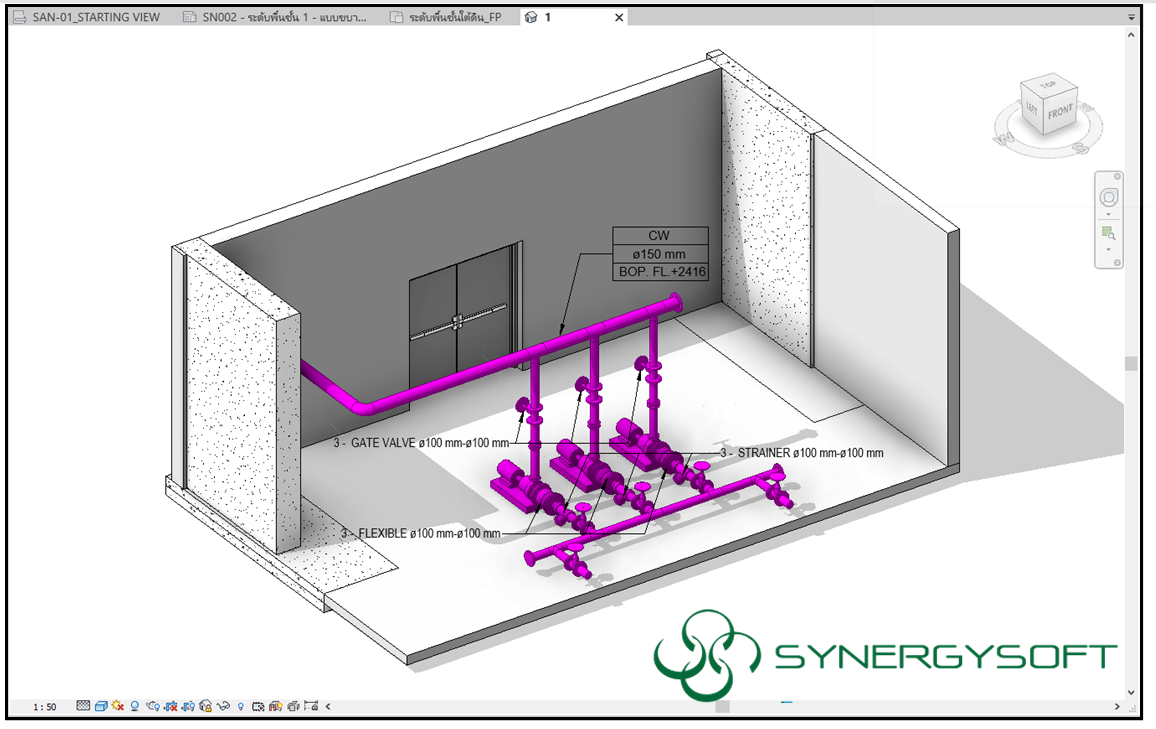

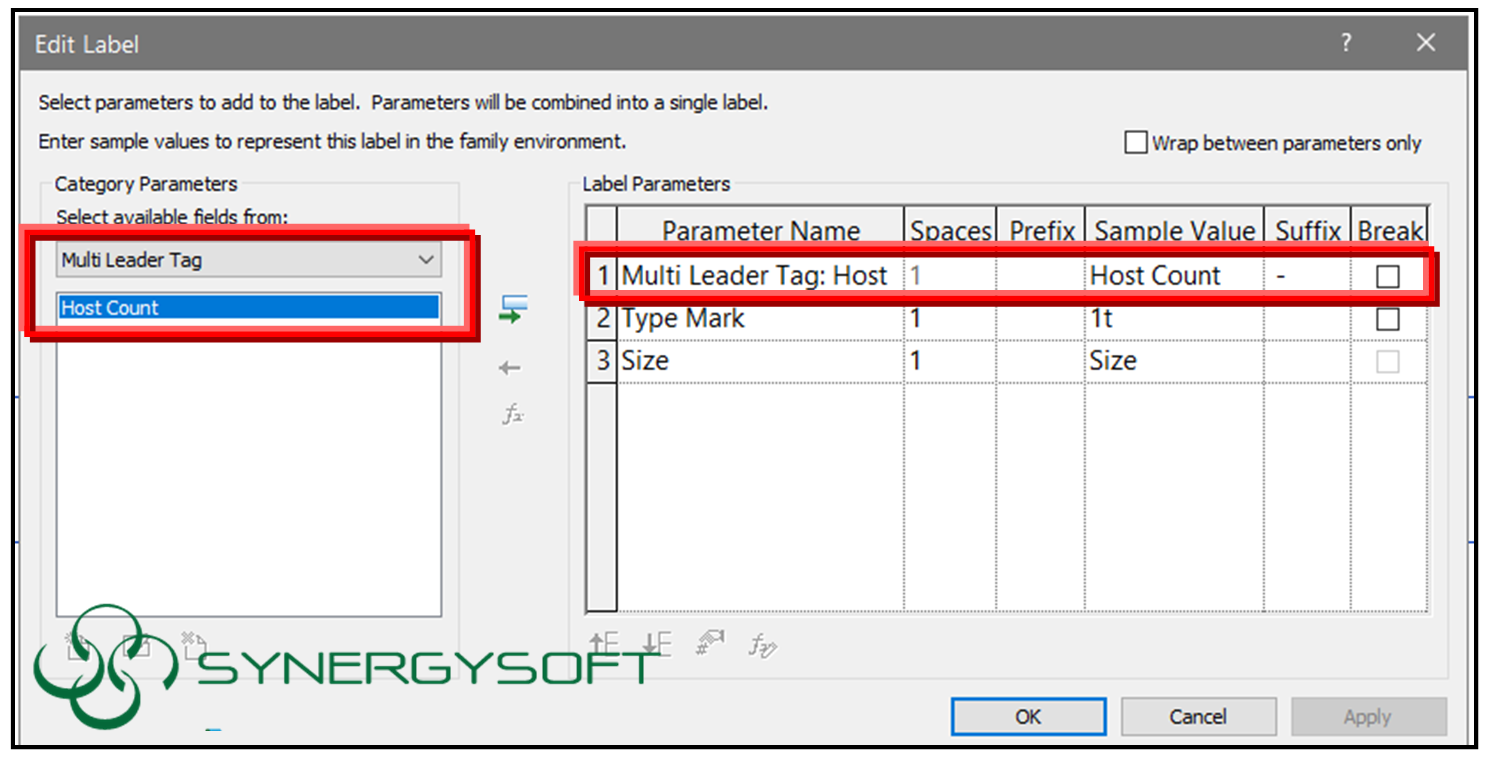

- ในส่วนของ Edit Label ให้เลือก Parameter ในหมวดของ Multi Leader Tag แล้วเลือก “Host Count” จากนั้นคลิก “OK” แล้ว Load Family กลับเข้าไปที่ Project เพียงเท่านี้เราจะได้ Tag ที่แสดงจำนวน Gate Valve ตามจำนวน Host ที่เราเลือก
