โชว์แนวตัดของ FAMILY ได้แล้วใน REVIT 2023

ใน Autodesk Revit 2023 การแสดงแนวตัดของ Family เป็นฟีเจอร์ที่ได้รับการปรับปรุงให้ใช้งานได้ง่ายและสะดวกขึ้น โดยสามารถแสดงแนวตัด (Section Cut) ของ Family ในมุมมองต่าง ๆ ได้ทันที ด้วยการเลือกฟีเจอร์ใหม่ที่ช่วยให้การตั้งค่าตำแหน่งและทิศทางของแนวตัดทำได้อย่างง่ายดาย การแสดงแนวตัดนี้จะทำให้คุณสามารถดูรายละเอียดของ Family ภายในโครงการได้ชัดเจนขึ้น เช่น การแสดงขนาดหรือส่วนประกอบของวัสดุที่อยู่ภายใน ไม่ว่าจะเป็นในมุมมองแบบ 3D หรือ 2D ทำให้การออกแบบและการตรวจสอบเป็นไปอย่างราบรื่นและมีประสิทธิภาพมากขึ้น

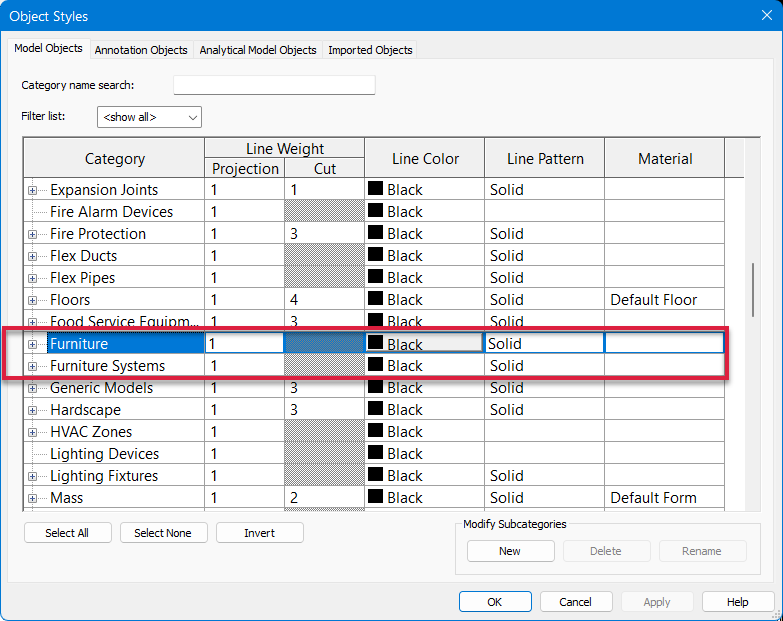

REVIT 2022 แฟมิลี่ (Family) ยังไม่มี Parameter ที่สามารถแสดงเป็นภาพตัดของตัวแฟมิลี่เองได้ จึงไม่สามารถกำหนดน้ำหนักของเส้นตัดได้

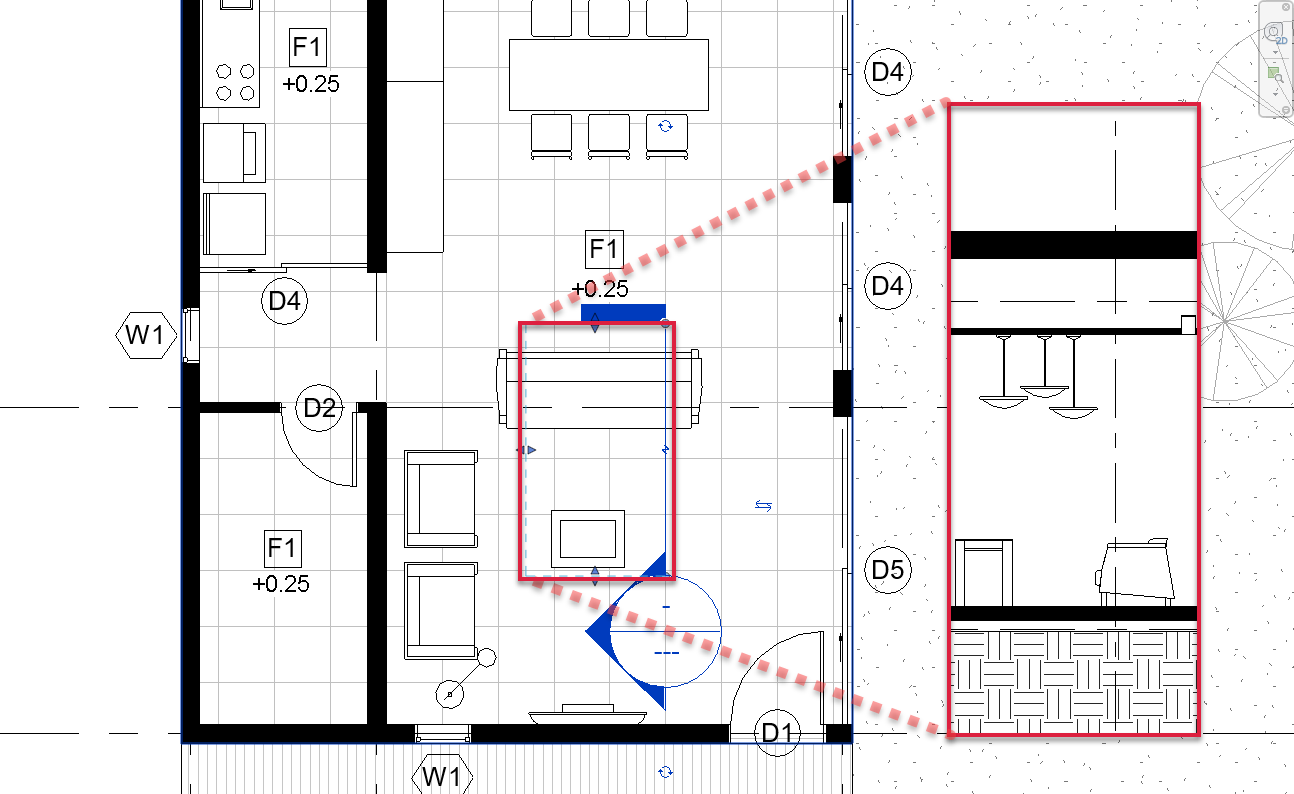

ดังภาพที่แสดงด้านล่าง จะเห็นว่าถึงเราตัด Section ที่ตัวแฟมิลี่แล้ว ก็ยังเห็นเป็นรูปด้านของตัวแฟมิลี่นั้น ๆ อยู่

REVIT 2023 ปัจจุบันมีหมวดหมู่ (Categories) ใหม่ 4  หมวดหมู่ที่สามารถกำหนดน้ำหนักของเส้นตัดได้ เช่น Furniture, Furniture System, Plumbing Fixtures,  และ Specialty Equipment ที่สามารถกำหนดน้ำหนักของเส้นตัดได้

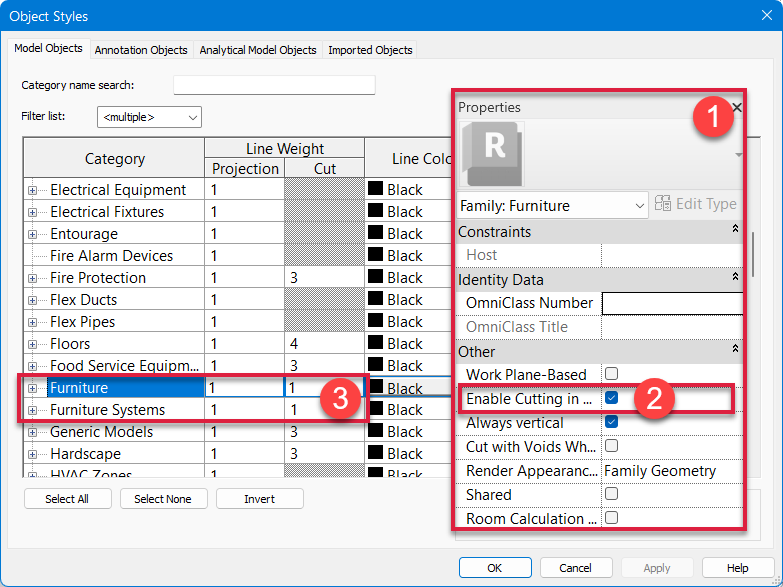

แต่ก่อนที่จะกำหนดน้ำหนักของเส้นตัดได้นั้น ต้องเปิดใช้งานการตัดในมุมมอง ของแฟมิลี่ (Family) นั้น ๆ ก่อน ดังภาพที่แสดงด้านล่าง

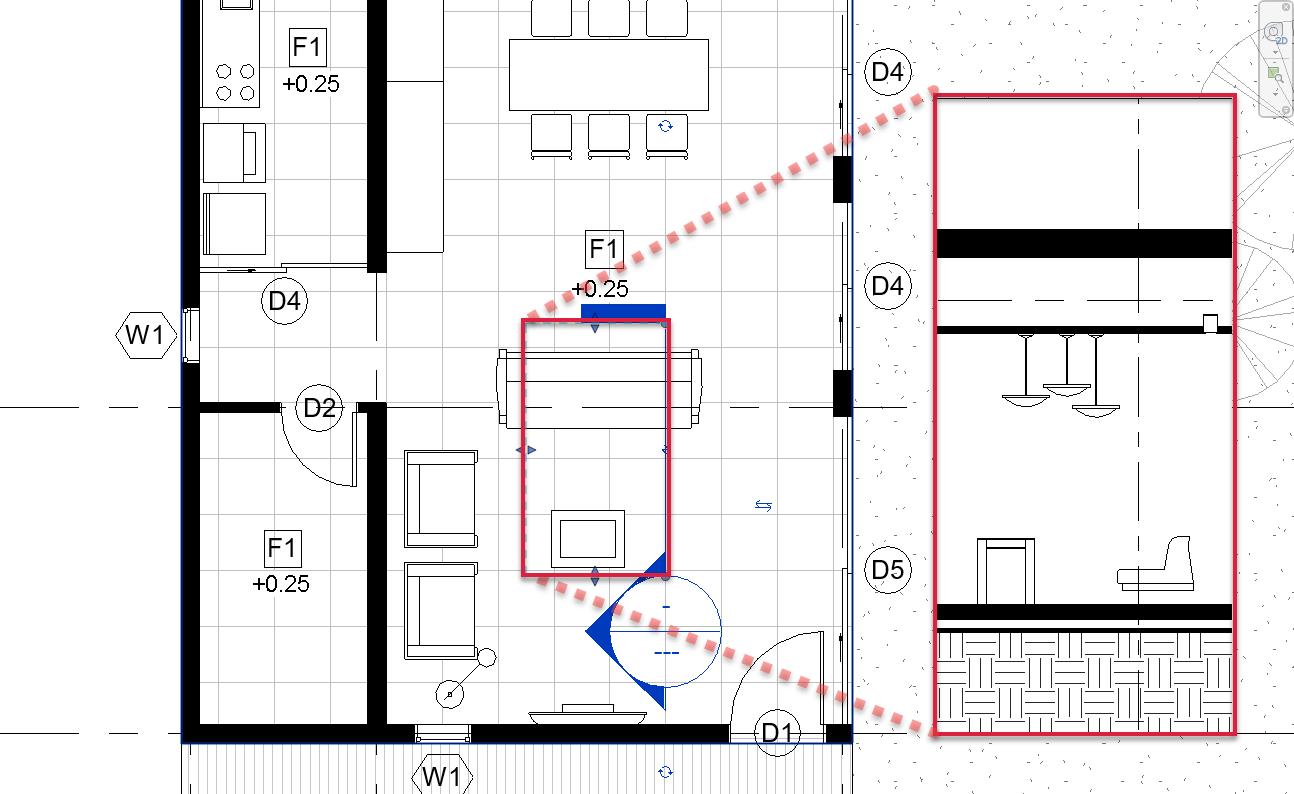

ดังภาพที่แสดงด้านล่าง จะเห็นว่าเมื่อเราตัด Section ที่แฟมิลี่ก็จะเห็นเป็นภาพตัดของแฟมิลี่จริง ๆ
