What's new Revit 2017 สำหรับงาน MEP

Autodesk Revit 2017 ได้นำเสนอฟีเจอร์และการปรับปรุงที่สำคัญสำหรับผู้ที่ทำงานในสายงาน MEP เพื่อเพิ่มความสะดวกและประสิทธิภาพในการออกแบบและการจัดการระบบภายในอาคาร มาดูฟีเจอร์เด่น ๆ สำหรับงาน MEP กัน

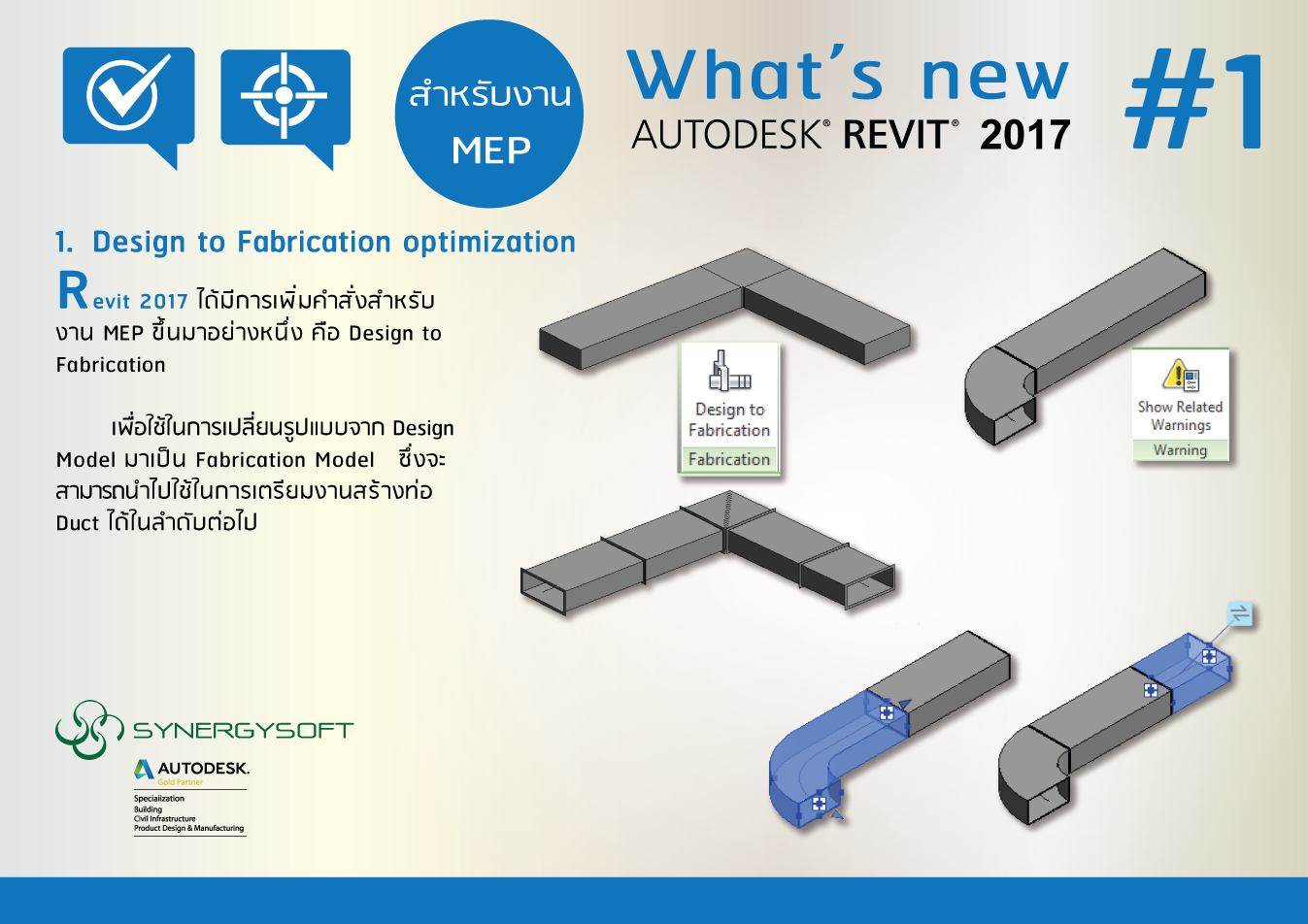

1. Design to Fabrication optimization

Revit 2017 ได้มีการเพิ่มคำสั่งสำหรับงาน MEP ขึ้นมาอย่างหนึ่ง คือ Design to Fabrication ใช้ในการเปลี่ยนรูปแบบจาก Design Model มาเป็น Fabrication Model ซึ่งจะสามารถนำไปใช้ในการเตรียมงานสร้างท่อ Duct ในลำดับต่อไป ถือเป็นคำสั่งที่มีประโยชน์มากจริงๆ

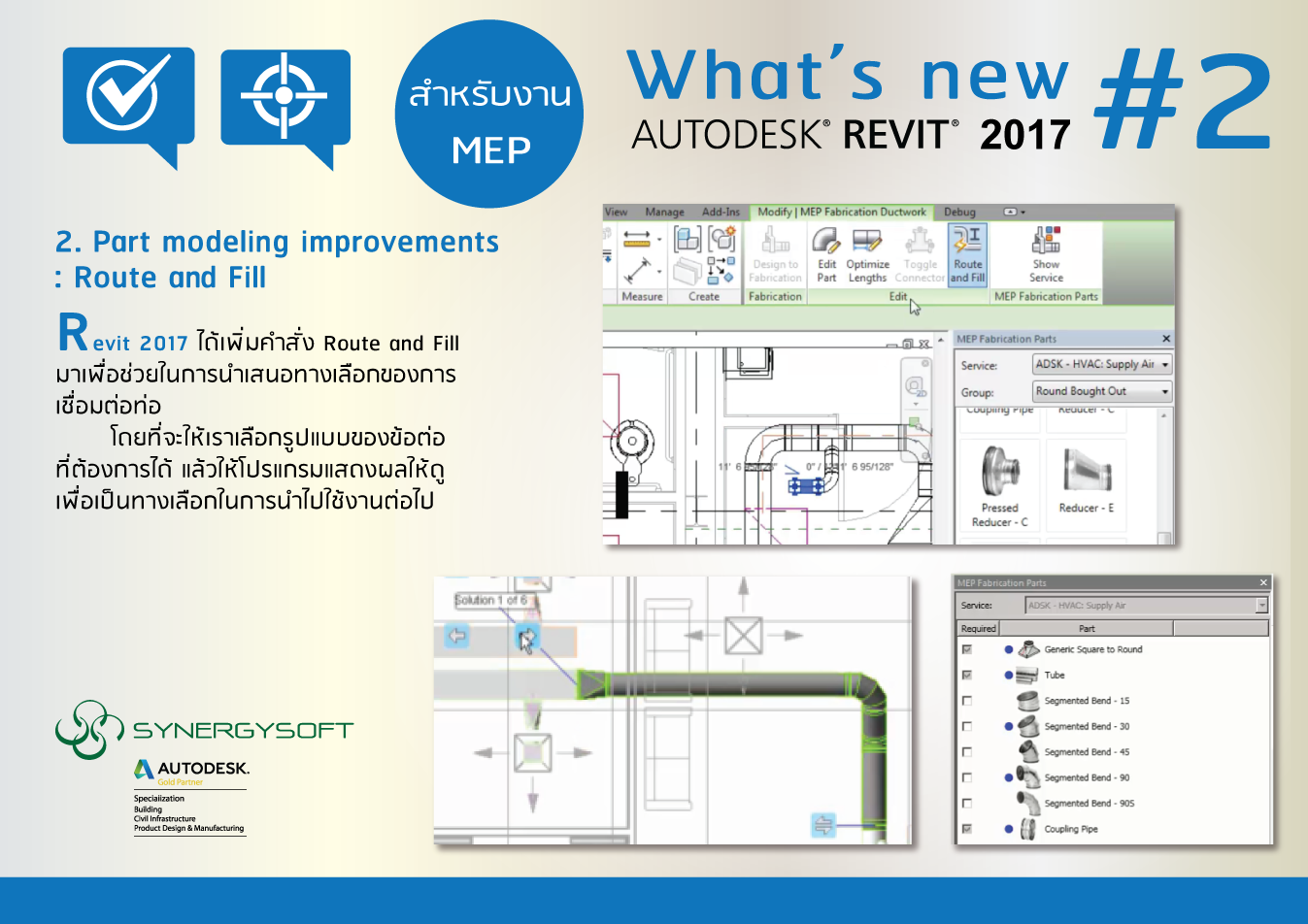

2. Part modeling improvements : Route and Fill

Revit 2017 ได้เพิ่มคำสั่ง Route and Fill มาเพื่อช่วยในการนำเสนอทางเลือกของการเชื่อมต่อท่อ โดยที่จะให้เราเลือกรูปแบบของข้อต่อที่ต้องการได้ แล้วให้โปรแกรมแสดงผลให้ดู

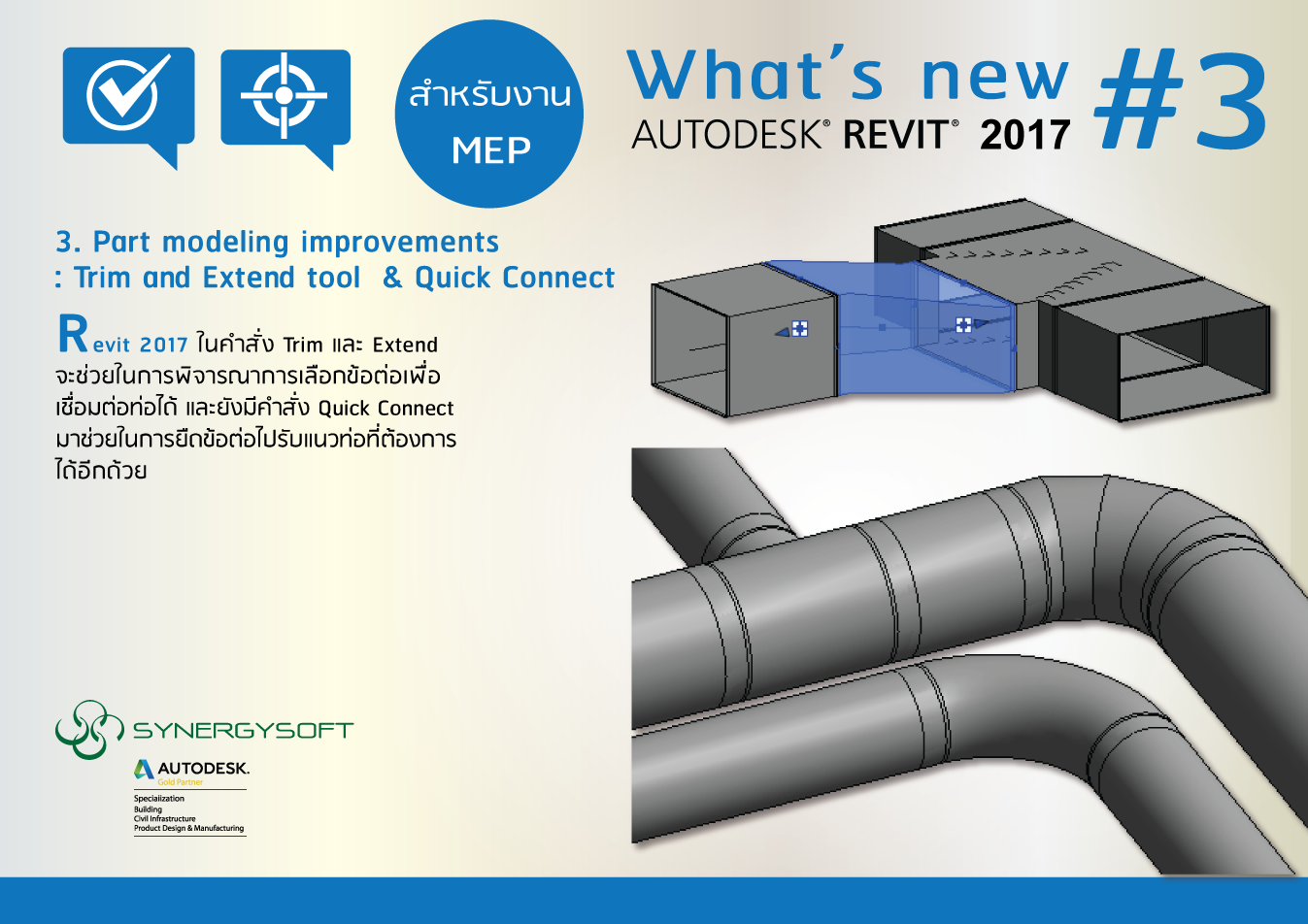

3. Part modeling improvements  : Trim and Extend tool  & Quick Connect

คำสั่ง Trim และ Extend ใน Revit 2017 นี้จะช่วยในการพิจารณาการเลือกข้อต่อเพื่อเชื่อมต่อท่อได้ อีกทั้งยังมีคำสั่ง Quick Connect มาช่วยในการยืดข้อต่อไปรับแนวท่อที่ต้องการได้อีกด้วย ทำให้สามารถสร้างโมเดลท่อได้สะดวกขึ้น

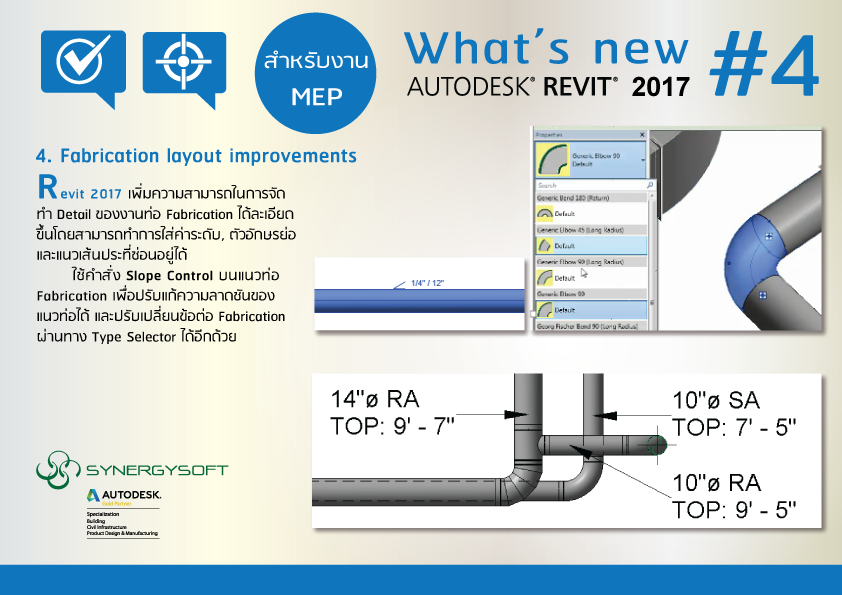

4. Fabrication layout improvements

เพิ่มความสามารถในการจัดทำ Detail ของงานท่อ Fabrication ได้ละเอียดขึ้นโดย สามารถทำการใส่ค่าระดับ , ตัวอักษรย่อ และแนวเส้นประที่ซ่อนอยู่ได้ รวมทั้งยังสามารถใช้คำสั่ง Slope Control บนแนวท่อ Fabrication เพื่อปรับแก้ความลาดชันของแนวท่อได้ และปรับเปลี่ยนข้อต่อ Fabrication ผ่านทาง Type Selector ได้อีกด้วย

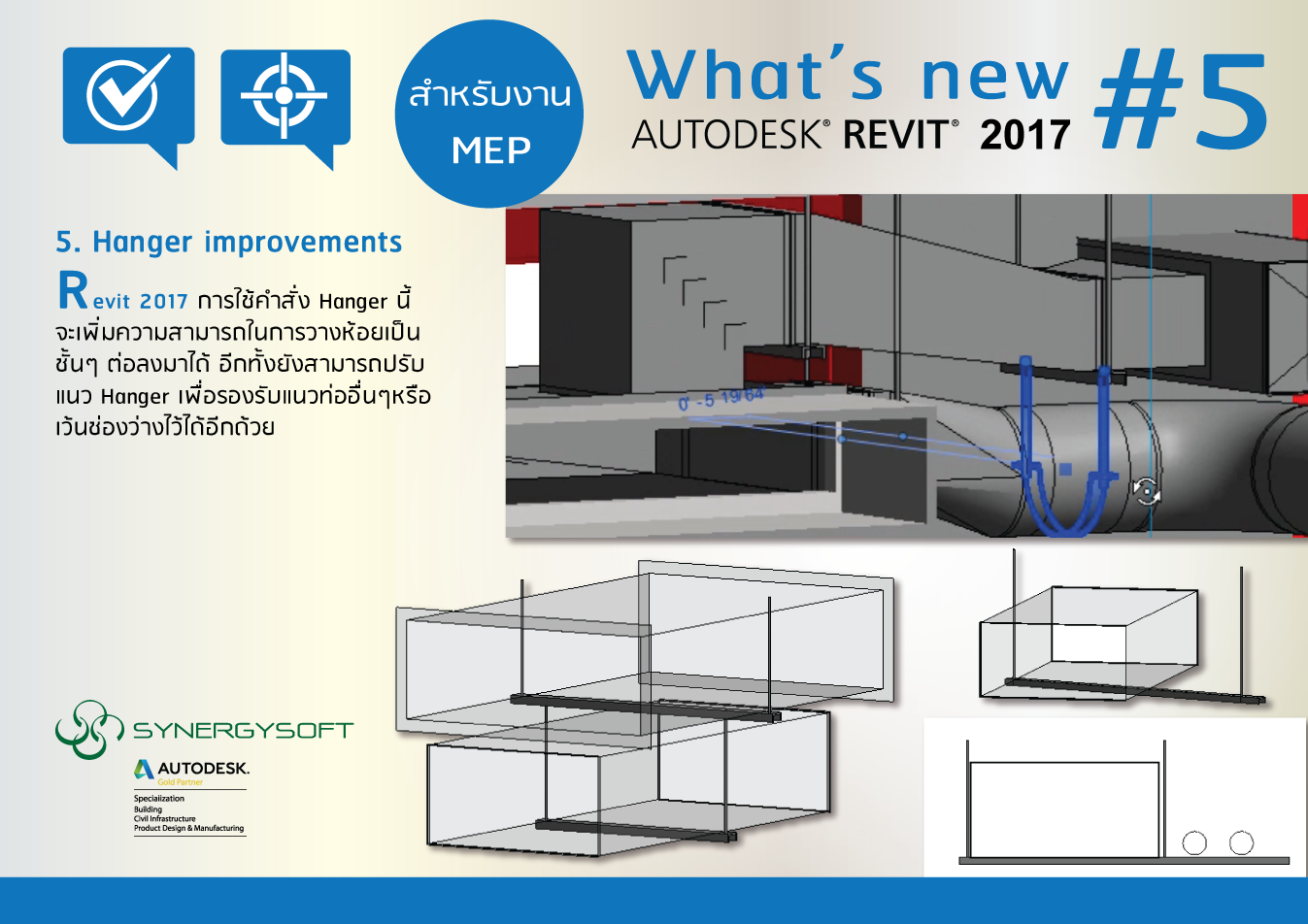

5. Hanger improvements

Revit 2017 เพิ่มความสามารถการใช้คำสั่ง Hanger ในการวางห้อยเป็นชั้นๆ ต่อลงมาได้ อีกทั้งยังสามารถปรับแนว Hanger เพื่อรองรับแนวท่ออื่นๆ หรือเว้นช่องว่างไว้ได้อีกด้วย

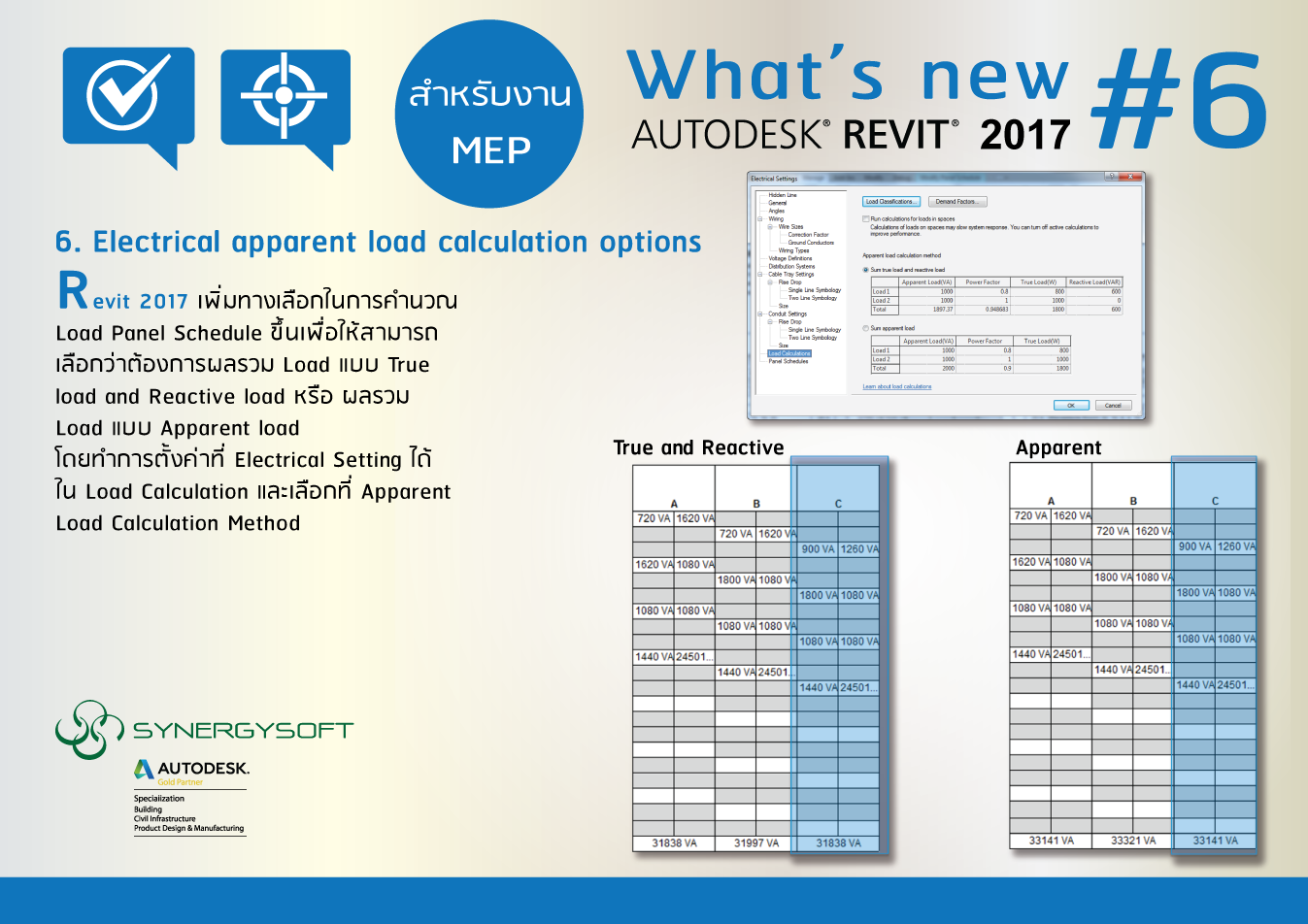

6. Electrical apparent load calculation options

Revit 2017 ได้เพิ่มทางเลือกในการคำนวณ Load Panel Schedule ขึ้นเพื่อในสามารถเลือกว่าต้องการผลรวม Load แบบ True load and Reactive load หรือ ผลรวม Load แบบ Apparent load โดยสามารถไปทำการตั้งค่าที่ Electrical Setting ได้ ใน Load Calculation โดยเลือกที่ Apparent Load Calculation Method

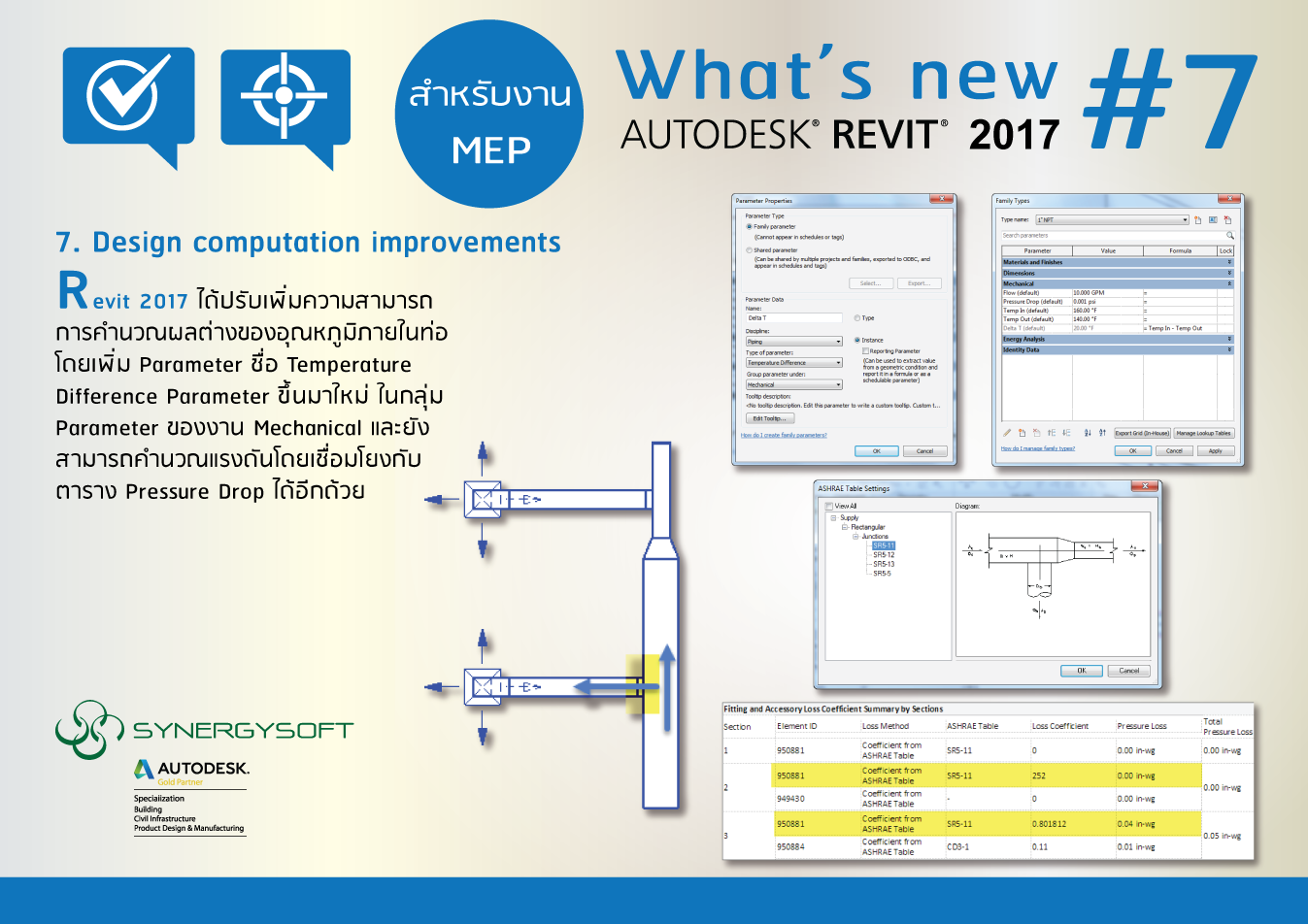

7. Design computation improvements

Revit 2017 ได้ปรับเพิ่มความสามารถในการคำนวณผลต่างของอุณหภูมิภายในท่อ โดยเพิ่ม Parameter ชื่อ Temperature Difference Parameter ขึ้นมาใหม่ ในกลุ่ม Parameter ของงาน Mechanical อีกทั้งยังสามารถคำนวณแรงดันโดยเชื่อมโยงกับตาราง Pressure Drop ได้อีกด้วย

7. Design computation improvements

Revit 2017 ได้เพิ่มคำสั่ง Mark Values เป็นคำสั่งที่เตือนการสร้างโมเดลที่ซ้ำซ้อนกันอันเนื่องมาจากการทำงานผ่าน Central File ด้วยคนทำงานหลายๆคน ซึ่งคำเตือนจะถูกย่อลงเพื่อให้ผู้ทำงานสังเกตเห็นและเปิดเข้ามาเพื่อทำการแก้ไขได้
